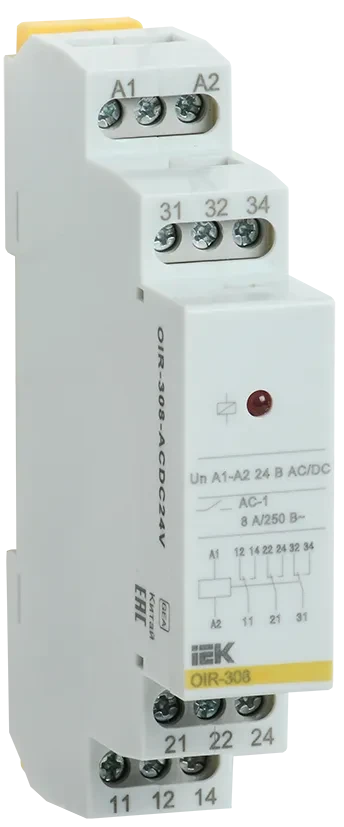

Реле промежуточное модульное OIR-308 8А Uупр.=24V AC/DC 3SPDT IEK
7 772 ₸
- Под заказ
- Код: OIR-308-ACDC24V
Отправка с 24 февраля 2026
Реле промежуточное модульное OIR-308 8А Uупр.=24V AC/DC 3SPDT IEK
🔌 Назначение
Реле промежуточное модульное IEK OIR-308 8А Uупр.=24V AC/DC 3SPDT используется для гальванической развязки, усиления сигнала и управления силовыми и сигнальными цепями.
Позволяет управлять сразу тремя независимыми цепями по одной команде, что делает его универсальным элементом систем автоматики и электрораспределения.
⚙️ Принцип работы
При подаче управляющего напряжения 24 В AC/DC на катушку реле активируется магнитная система, которая замыкает или размыкает три группы переключающих контактов (3SPDT).
Это обеспечивает синхронное управление различными цепями.
После снятия напряжения контакты возвращаются в исходное положение под действием возвратной пружины.
✅ Преимущества
-
Гальваническая развязка силовых и сигнальных цепей — защита оборудования от помех.
-
Управление тремя цепями одновременно — экономия места и упрощение схемы.
-
Яркая светодиодная индикация состояния — удобный контроль работы.
-
Надёжные компоненты от мировых производителей.
-
Удобный монтаж на стандартную DIN-рейку 35 мм.
-
Пожаробезопасный корпус из материалов, не поддерживающих горение.
🏗️ Где применяется
-
В системах управления и автоматики (ПЛК, контроллеры, реле времени).
-
Для развязки и усиления сигналов в щитах управления.
-
В схемах освещения, отопления, вентиляции.
-
В системах сигнализации и диспетчеризации.
-
На промышленных объектах, в офисных зданиях и жилом секторе.
🛠️ Рекомендации по монтажу и эксплуатации
-
Монтаж выполняется на DIN-рейку 35 мм в распределительных шкафах.
-
Подключение только в обесточенном состоянии квалифицированным персоналом.
-
Управляющее напряжение — строго 24 В AC/DC.
-
Не превышать токовую нагрузку 8А на каждый контакт.
-
Рабочая температура: от -40 до +55 °C.
-
Рекомендуется периодически проверять состояние контактов при эксплуатации в силовых цепях.
📦 Технические характеристики
| Количество переключающих контактов | 3 |
| Номин напряжение питания цепи управ Us AC 50 Гц | 24 В |
| Номин напряж питания цепи управ Us пост тока DC | 24 В |
| Номин раб напряжение AC контактов | 250 В |
| Номин раб напряжение DC контактов | 24 В |
| Номин ток контактов | 8 А |
| Мощность катушки управления при AC 24 В | 3.0 ВА |
| Мощность катушки управления при DC 24 В | 1.2 Вт |
| Кол-во групп переключающих контактов | 3 |
| Электр износостойкость | ≥ 10^6 циклов |
| Мех износостойкость | ≥ 10^7 циклов |
| Температура эксплуатации | -20...+55 °C |
| Ширина | 23.0 мм |
| Высота | 93 мм |
| Глубина | 72 мм |
| Со съемными зажимами | Нет |
| Кол-во нормально замкнутых - НЗ контактов | 3 |
| Кол-во норм разомкнутых - НО контактов | 3 |
| С перекидными контактами | Да |
| С сигнальной лампой - индикатором | Да |
🌐 Преимущества работы с нами
-
✅ Поставка оригинальных решений IEK.
-
✅ Консультации специалистов по выбору оборудования.
-
✅ Доставка по всей территории РК.
-
✅ Гарантия качества и полный пакет документов.
Реле промежуточное модульное IEK OIR-308 24V AC/DC — надёжное решение для автоматизации и защиты ваших электрических систем.
Закажите оборудование прямо сейчас или получите консультацию от наших инженеров!
| Основные атрибуты | |
|---|---|
| Производитель | IEK |
| Страна производитель | Россия |
| Количество размыкающих контактов | 3 шт |
| Количество замыкающих контактов | 3 шт |
| Количество переключающих контактов | 3 шт |
| Сечение подключаемых проводов | 1.5 кв.мм |
| Материал корпуса | Пластик |
| Тип монтажа | На DIN рейку |
| Степень защиты IP | 20 |
| Минимальная температура окружающей среды | -20 град. |
| Максимальная температура окружающей среды | 55 град. |
| Количество групп контактов | 3 |
| Технические характеристики | |
| Номинальный ток | 8 А |
| Номинальное рабочее напряжение по переменному току | 250 В |
| Номинальное рабочее напряжение по постоянному току | 24 В |
| Номинальное напряжение катушки | 24V AC/DC |
| Габаритные размеры | |
| Ширина | 18 мм |
