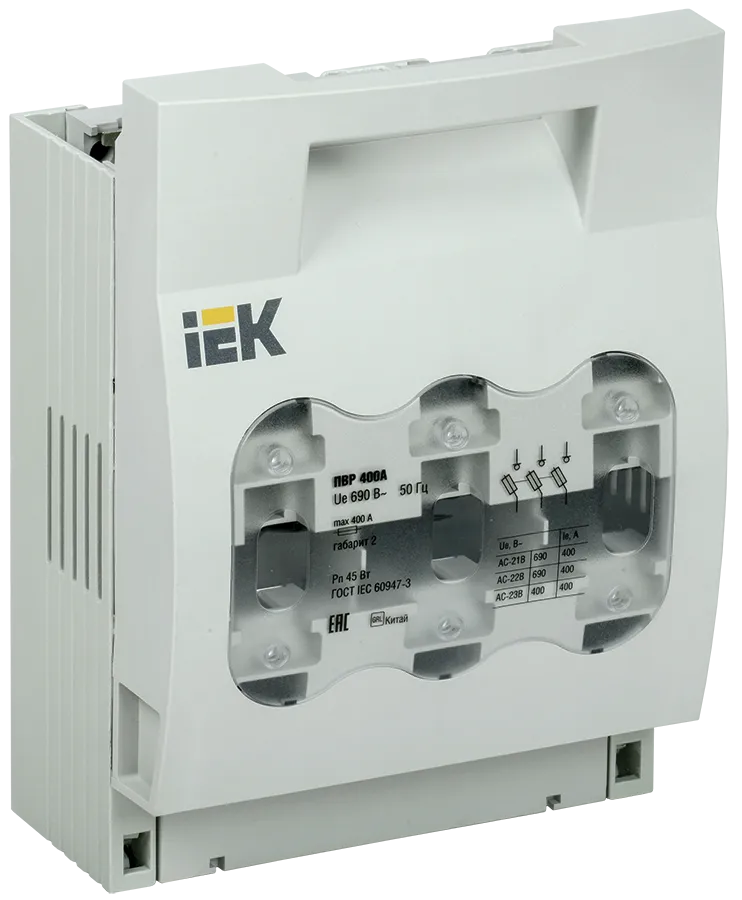

Предохранитель-выключатель-разъединитель ПВР-400А 3Р 690V (габарит 2) IP30 IEK
51 466 ₸
- В наличии 1 ед.
- Код: SRP-30-3-400
Предохранитель-выключатель-разъединитель ПВР-400А (габарит 2) IEK
Назначение
Предохранитель-выключатель-разъединитель ПВР-400А IEK предназначен для неавтоматической коммутации и защиты электрических цепей переменного тока от сверхтока.
Применяется в сетях с номинальным напряжением до 690 В и частотой 50 Гц.
Устройство совмещает функции предохранителя, выключателя и разъединителя, обеспечивая надежность и безопасность работы электроустановок.
Принцип работы
-
В нормальном режиме ПВР выполняет функцию коммутационного аппарата, позволяя вручную включать и отключать цепь.
-
При возникновении перегрузки или короткого замыкания встроенные предохранители разрушаются, тем самым разрывают цепь и предотвращают повреждение оборудования.
-
Разъединяющая функция обеспечивает безопасное отключение линии для проведения технического обслуживания.
Преимущества
-
🔹 Экономия пространства в НКУ благодаря компактной конструкции.
-
🔹 Широкий ассортимент номиналов и габаритов для различных задач.
-
🔹 Простота монтажа и эксплуатации – удобная установка и замена предохранителей.
-
🔹 Минимальные потери мощности за счет применения современных материалов.
-
🔹 Универсальность – возможность подключения как медных, так и алюминиевых проводников.
🏭 Область применения
-
Вводно-распределительные устройства (ВРУ).
-
Щиты управления и распределительные шкафы.
-
Электроустановки промышленных и коммерческих объектов.
-
Системы электроснабжения жилых зданий и инфраструктуры.
Рекомендации по монтажу и эксплуатации
-
Устанавливать ПВР следует в вертикальном положении на монтажную панель или DIN-рейку (в зависимости от исполнения).
-
Использовать в помещениях с нормальной влажностью и температурой окружающей среды от –40°С до +55°С.
-
Подключение выполнять только при снятом напряжении.
-
Регулярно проверять состояние предохранителей и контактов.
-
При замене использовать только оригинальные плавкие вставки IEK соответствующего номинала.
Технические характеристики
| Количество полюсов | 3 |
| Номин ток, А | 400 |
| Защита | Ножевой предохранитель |
| Степень защиты - IP | IP30 |
| Возможно расширение | Нет |
| Ширина, мм | 210 |
| Отключение нейтрали | Нет |
| Глубина, мм | 125 |
| Материал корпуса | Пластик |
| Высота, мм | 290 |
| С прозрачной крышкой | Да |
| Номин раб напряжение, В | 690 |
| Основные | |
|---|---|
| Производитель | IEK |
| Страна производитель | Россия |
| Количество полюсов | 3 шт |
| Номинальный ток | 400 А |
| Напряжение | 0.69 кВ |
| Максимальное рабочее напряжение | 0.69 кВ |
| Род установки | Внутренняя |
| Степень защиты IP | 30 |
| Наличие предохранителя | Да |
| Масса | 3.2 кг |
| Способ монтажа | Навесной |
| Характеристики привода | |
| Тип привода | Ручной привод |
| Дополнительные характеристики | |
| Характер движения ножа | Рубящий |
| Габаритные размеры | |
| Высота | 290 мм |
| Ширина | 210 мм |
| Глубина | 125 мм |
