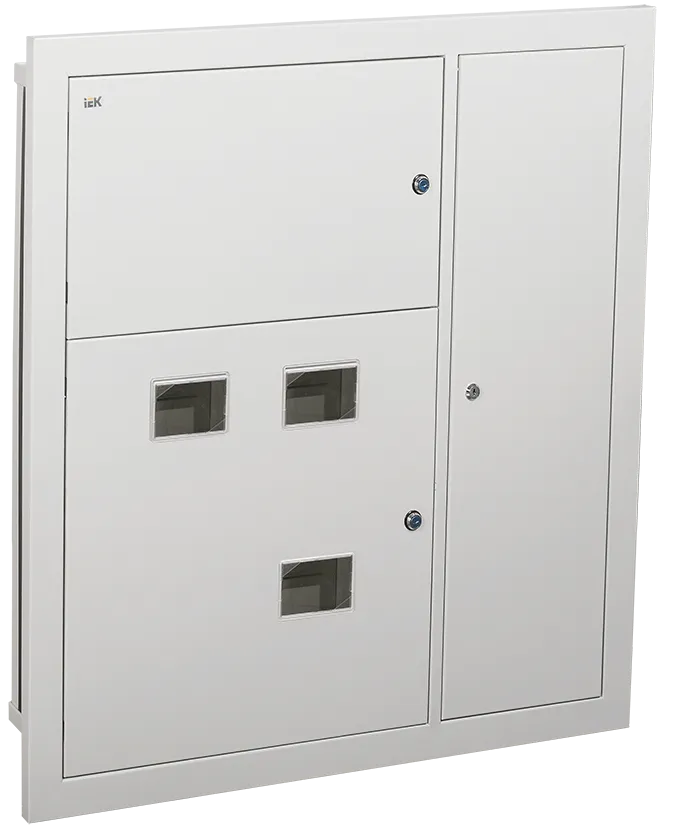

Щит этажный с аппаратурой на 3 квартиры ЩЭ33-2500-Н 50А 4.5кА 230В IP31
84 277 ₸
- Под заказ
- Код: SHET-332500-N
Отправка с 11 февраля 2026
Описание
Щит этажный (ЩЭ-3325-Н) предназначен для приема, учета и распределения электроэнергии в жилых многоквартирных домах на три квартиры.
Он обеспечивает защиту электрических цепей от перегрузок и коротких замыканий, а также безопасное подключение потребителей к сети 230В.
Принцип работы
- Электроэнергия поступает в щит через вводной аппарат (выключатель нагрузки ВН-32 1Р 63А IEK).
- Затем электроэнергия распределяется по приборам учета (электросчетчикам), от которых отходят линии к квартирам через автоматические выключатели ВА47-29 2Р 50А.
- Нулевой проводник (N) подключается к нулевой шине (ШНИ-8х12-6-КС-С).
- Заземляющий проводник (PE) подключается к шине заземления (ШНИ-8х12-6-КС-Ж).
- Автоматические выключатели защищают электропроводку от перегрузки и короткого замыкания.
Составляющие компоненты
- Корпус: металлический, ЩЭ-3 36 УХЛ3 IP31.
- Вводной аппарат: выключатель нагрузки ВН-32 1Р 63А IEK.
- Шины:
- N (нулевая) – ШНИ-8х12-6-КС-С IEK.
- PE (заземление) – ШНИ-8х12-6-КС-Ж 125А IEK.
- Приборы учета (не входят в комплект): 3 счетчика 5-60А 230В.
- Отходящие автоматы: 3 шт. ВА47-29 2Р 50А 4.5кА С IEK.
- Медные токоведущие проводники по ГОСТ.
- Отсутствие открытых токоведущих частей, что повышает безопасность.
Преимущества
✅ Высокая степень защиты от короткого замыкания (4,5 кА).
✅ Соответствие современным требованиям ГОСТ.
✅ Надежная защита от перегрузок и замыканий.
✅ Простота установки и обслуживания.
✅ Компактное размещение счетчиков и защитных аппаратов.
✅ Удобный монтаж на этажах многоквартирных домов.
Область применения
📌 Жилые многоквартирные дома.
📌 Административные здания с квартирным учетом.
📌 Объекты с однофазным электроснабжением 230 В.
Рекомендации по монтажу и эксплуатации
🔹 Монтаж:
- Устанавливать щит в сухих помещениях с температурой от -25 до +40°C.
- Подключение выполнять квалифицированным электриком.
- Крепление корпуса к стене – анкерными болтами.
- Провода зачищать и надежно зажимать в клеммах.
🔹 Эксплуатация:
- Периодически проверять надежность соединений.
- Не перегружать автоматические выключатели.
- В случае аварийной ситуации немедленно отключить вводной аппарат.
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество квартир | 3 |
| Номинальное напряжение | 230 В |
| Номинальный ток | 50 А |
| Предельная отключающая способность | 4.5 кА |
| Вводной аппарат | ВН-32 1Р 63А IEK |
| Отходящие автоматы | ВА47-29 2Р 50А IEK (3 шт.) |
| Корпус | Металлический, IP31 |
| Шины | N и PE, в комплекте |
| Приборы учета | 3 шт. (не входят в комплект) |
| Материал проводников | Медь (ГОСТ) |
Щит этажный ЩЭ-3325-30 – надежное и безопасное решение для распределения электроэнергии в многоквартирных домах.
Фото изделия не является фотографией конкретного НКУ.
Прибор учета в стоимость комплектации не входит!
Разработано согласно проектной и типовой документации.
Схема в электронном виде предоставляется по запросу.
| Основные | |
|---|---|
| Производитель | IEK |
| Тип оборудования | Щит |
| Тип щита | Учетно-распределительный |
| Количество шкафов | 1 шт |
| Количество фаз | 3 |
| Номинальное напряжение главной цепи | 400 В |
| Номинальный ток | 50 А |
| Частота | 50 Гц |
| Ток электродинамической стойкости | 5 кА |
| Ток термической стойкости | 5 кА |
| Номинальный ток отключения | 4.5 кА |
| Количество обслуживаемых сторон | 1 |
| Количество вводов | 1 |
| Количество выходов | 3 |
| Количество однофазных отходящих линий | 3 |
| Конструкция | Цельная |
| Тип монтажа | Вмонтированный |
| Тип управления | Ручное |
| Режимы работы | Длительный |
| Нейтраль | Да |
| Исполнение нейтрали | Изолированная |
| Степень защиты IP | 31 |
| Применение | В помещении |
| Защита | |
| Защита от короткого замыкания | Да |
| Защита от перегрузки | Да |
| Дополнительные характеристики | |
| Ввод кабеля | Через основание, Через боковые стенки |
| Рубильник | Да |
| Тип рубильника | Разрывной |
| Смотровое окошко | Да |
| Автоматический выключатель | Да |
| Наличие слаботочного отсека | Да |
| Место под счётчик | Да |
| Монтажный комплект | Да |
| Материал | Металл |
| Цвет | Серый |
| Передняя дверь | Цельнометаллическая, Остекленная, С замком |
| Минимальная рабочая температура | -25 град. |
| Максимальная рабочая температура | 40 град. |
- Цена: 84 277 ₸
