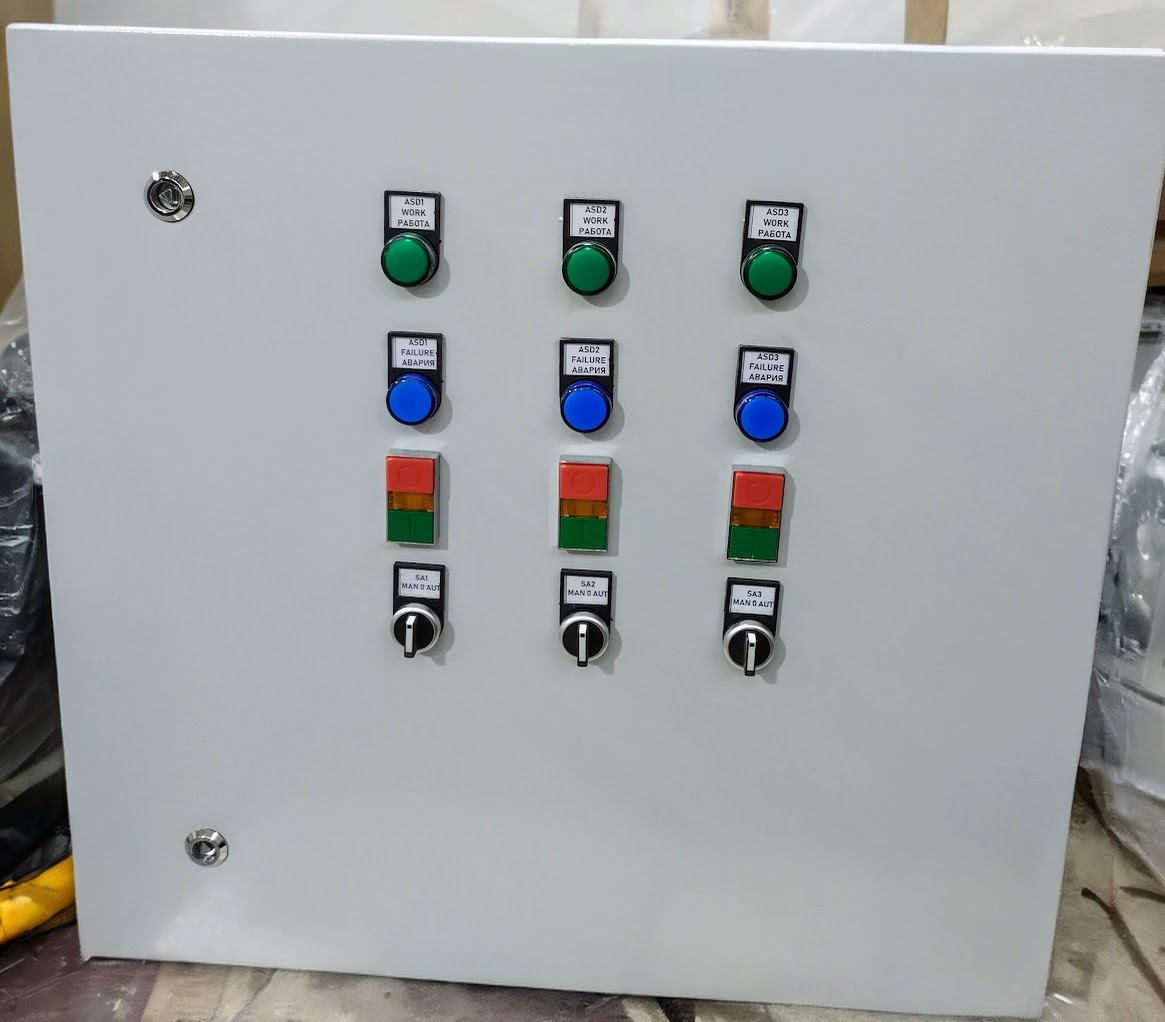

Щит управления вентиляцией ALTIVAR ЩУВ8503-3-3074-2112 32А 100кА IP54 SE
1 305 273 ₸
- Под заказ
- Код: SHUV-8503330742112-ALTI-3
Отправка с 12 марта 2026
Щит управления HVAC (Heating, Ventilation & Air Conditioning) — это технологии, обеспечивающие поддержание заданных параметров воздуха внутри помещений и зданий.
Эти параметры включают в себя температуру, влажность и химический состав воздуха.
Система HVAC является важным компонентом при проектировании и эксплуатации промышленных и административных зданий, а также бассейнов.
Она обеспечивает безопасные и комфортные условия для людей, растений, животных и материальных объектов внутри помещений.
Основные задачи управления микроклиматом (HVAC) включают создание и поддержание комфортных условий в пределах здания или сооружения, а также экономию энергии, затрачиваемой на поддержание микроклимата. Управление микроклиматом осуществляется с помощью различных инженерных систем, таких как теплые полы, холодные потолки, радиаторы, фанкойлы, системы кондиционирования и вентиляции, увлажнители и осушители воздуха.
Конфигурация щита
Три частотных преобразователя ( далее ЧП) серии HVAC ATV212 400В Schneider Electric мощностью 3 и 4кВт.
Управление и сигнализация:
- местное управление кнопками на двери щита;
- удаленное управление кнопками через сухие контакты;
- сухой контакт "авария" для удаленного мониторинга с каждого ПЧ;
Корпус металлический ЩМП-6.6.2-0 У2 (600х600х250мм) IP54 IEK
Для защиты ЧП предусмотрены вводные три автомата защиты двигателей GZ1E14 100кА 400В SE
Рекомендуемое сечение вводного медного кабеля не более 5х10мм.
Вентиляция естественная, через решетки вентиляции, в ЧП встроенные вентиляторы.
Индикация работы на двери щита.
Все токоведущие проводники медные ГОСТ.
Сальники кабельные в комплекте, подвод кабеля верхний.
Ваши преимущества при работе с нами
- Заводские корпуса IEK с повышенной антикоррозийной стойкостью.
- Вы не получите сомнительного качества оборудование и комплектующие.
- Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.
- Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
- Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
- При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
- Все решения проверены и соответствуют нормам и допускам.
- Вы получите современные решения надежные и удобные в эксплуатации.
Фото изделия не является фотографией конкретного НКУ!
Разработано согласно проектной и типовой документации.
Схема в электронном виде предоставляется по запросу.
| Основные | |
|---|---|
| Производитель | Schneider Electriс |
| Количество шкафов | 1 шт |
| Количество фаз | 3 |
| Номинальное напряжение главной цепи | 400 В |
| Номинальный ток | 32 А |
| Частота | 50 Гц |
| Ток электродинамической стойкости | 6 кА |
| Ток термической стойкости | 8 кА |
| Номинальный ток отключения | 100 кА |
| Количество обслуживаемых сторон | 1 |
| Количество вводов | 1 |
| Количество выходов | 3 |
| Количество трехфазных отходящих линий | 3 |
| Конструкция | Цельносварная |
| Тип монтажа | Навесной |
| Тип управления | Ручное |
| Режимы работы | Длительный |
| Нейтраль | Да |
| Исполнение нейтрали | Изолированная |
| Степень защиты IP | 54 |
| Применение | В помещении |
| Номинальное напряжение вспомогательной цепи | 230 В |
| Тип оборудования | Щит управления вентиляцией |
| Габаритные размеры | |
| Высота | 600 мм |
| Ширина | 600 мм |
| Глубина | 250 мм |
| Защита | |
| Замок | Врезной |
| Защита от короткого замыкания | Да |
| Защита от перегрузки | Да |
| Индикация режима работы | Да |
| Индикация перегрузки | Да |
| Дополнительные характеристики | |
| Ввод кабеля | Через кабельный ввод |
| Рубильник | Да |
| Тип рубильника | Разрывной |
| Автоматический выключатель | Да |
| Монтажный комплект | Да |
| Материал | Металл |
| Цвет | Серый |
| Материал уплотнителя | Литой пенополиуретан |
| Открытие двери | Правостороннее |
| Передняя дверь | Цельнометаллическая, С замком |
| Минимальная рабочая температура | -5 град. |
| Максимальная рабочая температура | 40 град. |
- Цена: 1 305 273 ₸
