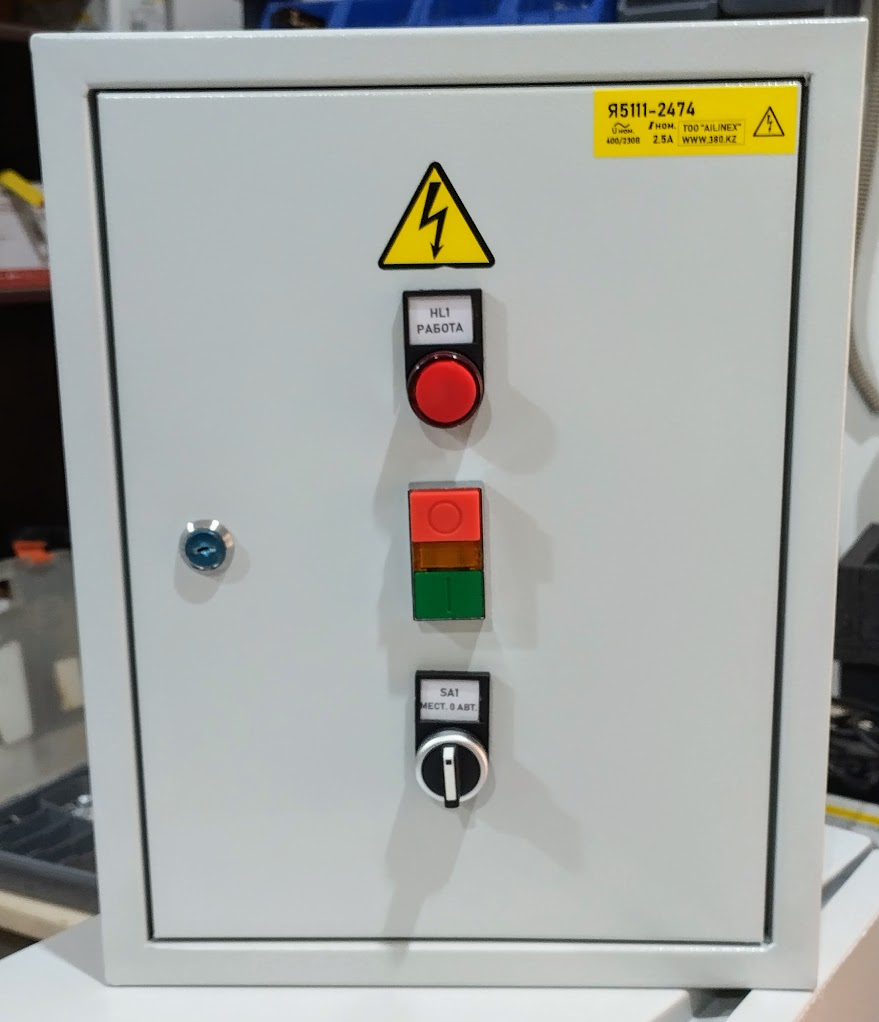

Ящик управления электродвигателем Я5111-2074 1А 4.5кА 400В IP31 (нереверсивный авт. режим)
57 230 ₸
- Под заказ
- Код: YA50-51112074
Отправка с 09 февраля 2026
Ящик управления электродвигателем Я5111-2074 1А 4.5кА 400В IP31 (нереверсивный, автоматический режим)
Назначение
Ящик управления Я5111-2074 предназначен для управления однонаправленным (нереверсивным) электродвигателем в автоматическом режиме.
Обеспечивает включение, отключение, защиту и сигнализацию состояния двигателя.
Используется для реализации стандартных схем автоматизации с минимальным током нагрузки.
Принцип работы
Система построена на базе магнитного пускателя, теплового реле и управляющей автоматики:
-
При подаче управляющего сигнала контактор замыкается, электродвигатель включается.
-
При перегрузке тепловое реле размыкает цепь управления.
-
Автоматический выключатель защищает от короткого замыкания.
-
Пульт управления «Пуск/Стоп» и переключатель позволяют управлять запуском.
-
Индикаторная лампа сообщает о работе двигателя.
Преимущества
-
🛡 Повышенная надежность — все комплектующие от IEK, соответствующие ГОСТ.
-
🔄 Готовность к подключению — собран, проверен, со всеми схемами.
-
🔧 Легкость в обслуживании — доступ к элементам, маркировка, инструкция.
-
🌐 Автоматический режим — интеграция в систему автоматизации.
-
🔒 Безопасность — защита от КЗ и перегрузки.
-
🧾 Гарантия 12 месяцев — с момента ввода в эксплуатацию.
-
🧱 Корпус ЩМП IEK с антикоррозийной защитой — подходит для промышленных и бытовых условий.
📌 Области применения
-
Промышленные объекты
-
Сельское хозяйство
-
Вентиляционные и насосные установки
-
Автоматические системы управления
-
Здания и сооружения коммунального назначения
Рекомендации по монтажу и эксплуатации
-
Установка только квалифицированным персоналом.
-
Монтаж на ровную вертикальную поверхность.
-
Защита от влаги и пыли при эксплуатации в помещениях.
-
Проверка работы перед запуском нагрузки.
-
Периодическая протяжка клемм, проверка состояния автоматики.
Комплектация
| Корпус металлический ЩМП-1-0 (395х310х220мм) IP54 IEK | 1 шт. |
| Автоматический выключатель ВА47-29 3Р 2А 4.5кА D IEK | 1 шт. |
| Контактор КМИ-10910 9А 230В/АС3 1NO IEK | 1 шт. |
| Тепловое реле РТИ-1305 0.63–1.0А IEK | 1 шт. |
| Кнопка «Пуск-Стоп» LAY5-BW8465 с LED подсветкой | 1 шт. |
| Переключатель D8-20X3 (3 положения, 2NO) IEK | 1 шт. |
| Лампа сигнальная AD22DS LED d22мм 230В, красная | 1 шт. |
| Автоматический выключатель ВА47-29 1Р 2А 4.5кА С IEК | 1 шт. |
| Клеммы винтовые и пружинные, PEN и N | в сборе |
| Кабель-канал, DIN-рейка, перемычки, шины | в сборе |
| Маркеры, держатели маркировки | в сборе |
| Внутренний монтаж, проводка, наладка | 1 усл. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальный ток управления двигателем | 1 А |
| Напряжение сети | 400 В AC |
| Номинальный ток автоматов | 2 А |
| Коммутационная способность | 4.5 кА |
| Тип работы | Нереверсивный, автоматический |
| Уровень защиты корпуса | IP31 (корпус IP54) |
| Габариты корпуса | 395×310×220 мм |
| Управляющее напряжение катушки | 230 В AC |
| Ток теплового реле | 0.63–1.0 А |
| Температура эксплуатации | от –25 до +40 °C |
| Установка | Внутренняя (на стену) |
| Марка комплектующих | IEK |
| Срок службы | Не менее 10 лет |
| Гарантия | 12 месяцев со дня ввода в эксплуатацию |
Ваши преимущества при работе с нами
-
✅ Заводские корпуса IEK с антикоррозийной защитой
-
✅ Только сертифицированные комплектующие
-
✅ Гарантия, схемы и документация — в комплекте
-
✅ Официальный дистрибьютор, сертифицированная сборка НКУ
-
✅ Поддержка при подборе, монтаже, пусконаладке
-
✅ ГОСТ, проверка, надежность
| Основные | |
|---|---|
| Производитель | IEK |
| Количество шкафов | 1 шт |
| Количество фаз | 3 |
| Номинальное напряжение главной цепи | 400 В |
| Номинальный ток | 1 А |
| Номинальный ток отключения | 4.5 кА |
| Количество обслуживаемых сторон | 1 |
| Количество вводов | 1 |
| Количество выходов | 1 |
| Количество трехфазных отходящих линий | 1 |
| Конструкция | Цельносварная |
| Тип монтажа | Навесной |
| Тип управления | Автоматическое/Ручное |
| Режимы работы | Кратковременный, Повторно-кратковременный, Длительный |
| Нейтраль | Да |
| Исполнение нейтрали | Изолированная |
| Степень защиты IP | 31 |
| Применение | В помещении |
| Номинальное напряжение вспомогательной цепи | 230 В |
| Тип оборудования | Ящик управления электродвигателем |
| Тип щита | Я5111 |
| Защита | |
| Защита от короткого замыкания | Да |
| Защита от перегрузки | Да |
| Индикация режима работы | Да |
| Дополнительные характеристики | |
| Ввод кабеля | Через кабельный ввод, Через основание |
| Автоматический выключатель | Да |
| Материал | Металл |
| Цвет | Серый |
| Открытие двери | Правостороннее |
| Передняя дверь | Цельнометаллическая, С замком |
| Минимальная рабочая температура | -25 град. |
| Максимальная рабочая температура | 40 град. |
