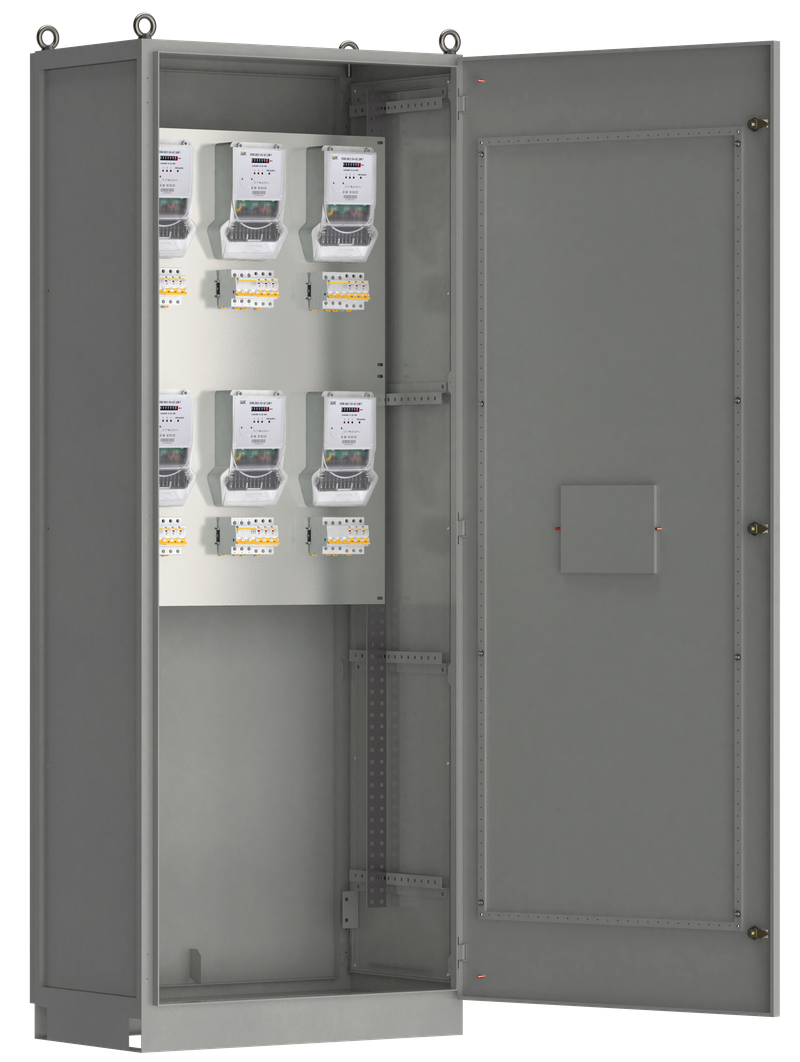

Шкаф коммерческого учета ЗУР8304-130010 160А 6кА 400В IP31 (10хWHх400Вх100А)

🔹 Назначение

Шкаф коммерческого учета ЗУР8304-130010 предназначен для приема, учета и распределения электрической энергии в сетях трехфазного переменного тока с напряжением 400 В и номинальным током до 160 А.

Он рассчитан на установку до 10 приборов учета (счетчиков) прямого включения на ток до 100 А каждый, используется для организации коммерческого учета электроэнергии в многоабонентских объектах — таких как:

• Жилые и административные здания,

• Промышленные площадки,

• Торговые центры и офисы,

• Производственные цеха,

• Склады и логистические комплексы.

---

🔹 Принцип работы

Электроэнергия поступает в шкаф через вводной кабель.
На вводе для каждого прибора учета установлен отдельный выключатель нагрузки NXHB-125 3P 63A CHINT.

После прохождения через счетчики, отходящие линии защищаются автоматическими выключателями NXB-63 3P 400В 6кА C CHINT.

Такое решение позволяет:

• изолировать и отключать каждую учетную линию при необходимости;

• обеспечивать защиту отходящих линий от токов короткого замыкания и перегрузок;

• удобно обслуживать и контролировать состояние подключений.

---

🔹 Состав шкафа

Наименование	Кол-во	Назначение
Металлический корпус ЩМП-16.8.4-0 (1600х800х400) IP31 УХЛ3 IEK	1	Основной корпус шкафа, защищает оборудование.
Цоколь 100 мм	1	Устанавливается под шкаф для ввода кабелей снизу.
Выключатель нагрузки NXHB-125 3P 63A CHINT	10	Отключение питания счетчиков для обслуживания и ремонта.
Автоматический выключатель NXB-63 3P 6кА 400В C CHINT	10	Защита отходящих линий после счетчиков.
Шины нулевая и заземления	в комплекте	Организация контура заземления и нейтрали.
Освещение внутреннее	1	Удобство обслуживания и осмотра при подключении.

---

🔹 Преимущества

• 💡 Удобство обслуживания благодаря внутреннему освещению;

• 🔧 Надежная защита как на вводе, так и на выходе;

• ⚡ Разделение учета по 10 абонентам;

• 🔒 Безопасность — отсутствуют открытые токоведущие части;

• 🧱 Прочный металлический корпус с защитой IP31;

• 🧯 Предусмотрен отдельный ввод и легкий доступ к элементам коммутации.

---

🔹 Области применения

• Узлы учета для распределительных подстанций.

• Многоабонентские жилые дома и ТСЖ.

• Производственные помещения с групповым учетом.

• Технические этажи и подстанции бизнес-центров.

• Промышленные объекты с несколькими арендаторами.

---

🔹 Рекомендации по монтажу и эксплуатации

✅ Монтаж:

• Устанавливать на ровную горизонтальную поверхность с учетом веса корпуса;

• Подключение выполняется только квалифицированным электромонтажным персоналом;

• Соблюдать требуемое сечение проводников согласно номинальным токам;

• Проверять надежность соединений перед вводом в эксплуатацию;

• Обязательно подключить заземление к шине корпуса.

⚙️ Эксплуатация:

• Проводить регулярные проверки состояния контактов и коммутационной аппаратуры;

• Минимум 1 раз в 6 месяцев — внешний осмотр, подтяжка контактов;

• Контроль температуры внутри шкафа (при необходимости обеспечить вентиляцию);

• Держать шкаф закрытым для предотвращения доступа посторонних.

---

🔹 Технические характеристики

Параметр	Значение
Наименование шкафа	ЗУР8304-130010
Номинальный ток	до 160 А
Напряжение сети	400 В, 50 Гц
Количество приборов учета	10 шт.
Тип учета	Прямое включение до 100А
Ввод	Нижний
Аппаратура на вводе	NXHB-125 3P 63A CHINT (10 шт.)
Аппаратура на выходе	NXB-63 3P 6кА 400В C CHINT (10 шт.)
Степень защиты	IP31
Габаритные размеры корпуса	1600×800×400 мм
Материал корпуса	Сталь с порошковым покрытием
Климатическое исполнение	УХЛ3
Освещение внутри шкафа	Есть
Монтаж	Напольный, на цоколе 100 мм
Шины нулевая и заземления	В комплекте
Открытые токоведущие части	Отсутствуют

---

Ваши преимущества при работе с нами

• Мы используем заводские корпуса проверенных производителей
• Высококачественное наружное покрытие и повышенная антикоррозийная стойкость
• Мы используем комплектующие только проверенных производителей
• Гарантия 1 год на НКУ
• Кабель, шины только ГОСТ
• Высокая технологичность
• Сертификаты соответствия на комплектующие
• Наличие аккредитации от производителей
• Возможность внесения изменений в любое решение

Фото изделия не является фотографией конкретного НКУ!

Разработано согласно типовой и нормативной документации.
