Панель распределительная один ввод ВРУ8503 2Р-116-31 400А 25кА 400В IP31 медь IEK
465 680 ₸
- Под заказ
- Код: VRUS-2511631-01
Отправка с 18 февраля 2026
Панели ВРУ8503 предназначены для распределения трехфазного переменного тока напряжением 400/230А частотой 50Гц с глухозаземленной нейтралью, для защиты групповых линий при перегрузках и коротких замыканиях, а также нечастых оперативных включениях и отключениях электрических сетей.
В распределительных панелях предусматривается установка автоматических выключателей, электромагнитных пускателей и устройств защитного отключения (УЗО).
В распределительных панелях с отделением учета дополнительно устанавливаются трансформаторы тока и трехфазный счетчик.
Панель рассчитана на промышленной серии силовых авт.выключателей MASTER.
Корпус серии SMART.
Ваши преимущества при работе с нами
- Заводские корпуса IEK с повышенной антикоррозийной стойкостью.
- Вы не получите сомнительного качества оборудование и комплектующие.
- Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.
- Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
- Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
- При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
- Все решения проверены и соответствуют нормам и допускам.
- Вы получите современные решения надежные и удобные в эксплуатации.

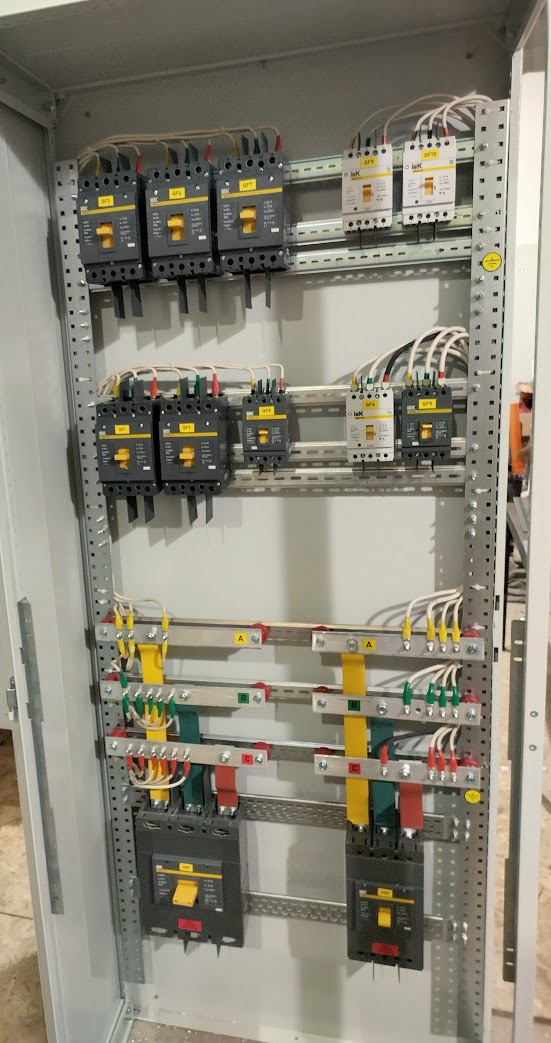

Фото изделия не является фотографией конкретного НКУ!
Разработано согласно проектной и типовой документации.
Схема соединений в электроном виде направляется по запросу.
| Основные | |
|---|---|
| Производитель | IEK |
| Тип щита | Распределительный |
| Количество шкафов | 1 шт |
| Количество фаз | 3 |
| Номинальное напряжение главной цепи | 400 В |
| Номинальный ток | 400 А |
| Частота | 50 Гц |
| Ток электродинамической стойкости | 50 кА |
| Ток термической стойкости | 10 кА |
| Номинальный ток отключения | 25 кА |
| Количество обслуживаемых сторон | 1 |
| Количество вводов | 1 |
| Количество трехфазных отходящих линий | 9 |
| Конструкция | Цельная |
| Тип монтажа | Напольный |
| Тип управления | Ручное |
| Режимы работы | Длительный |
| Нейтраль | Да |
| Исполнение нейтрали | Изолированная |
| Степень защиты IP | 31 |
| Применение | В помещении |
| Габаритные размеры | |
| Высота | 1800 мм |
| Ширина | 600 мм |
| Глубина | 450 мм |
| Защита | |
| Замок | Врезной |
| Защита от короткого замыкания | Да |
| Защита от перегрузки | Да |
| Дополнительные характеристики | |
| Ввод кабеля | Через основание |
| Автоматический выключатель | Да |
| Монтажный комплект | Да |
| Материал | Металл |
| Цвет | Серый |
| Открытие двери | Левостороннее/Правостороннее (перевешиваемые петли) |
| Передняя дверь | Цельнометаллическая, С замком |
| Боковые стенки | Съемные |
| Технические характеристики | |
| Вводные зажимы 3L (Cu/AL) | к секции шин токоведущих |
| Вводные зажимы N (Al/Cu) | к шина медная М1Т 3х30мм |
| Вводные зажимы заземление PE (Al/Cu) | к шина медная М1Т 3х30мм |
| Корпус напольный | Корпус металлический сборный ВРУ SMART 1800х600х450мм IP31 IEK |
| Подвод кабелей | нижний, боковой |
| Цоколь | опция |
| Вводной аппарат | не предусмотрен |
| Токоведущая шина | Шина медная М1Т 3х30мм 405А |
| Токоведущие проводники | медные ГОСТ |
| Шины отходящие N/PE | Шина медная М1Т 3х30мм 405А |
| Дистанционное отключение аппаратов на отходящих группах | 4шт, Расцепитель независимый РНм-125 (РНм-32) 220В MASTER IEK |
| Серия применяемой аппаратуры | ВА88 MASTER IEK |
| Отходящие силовые авт.выкл. 3Р 25кА | 8 |
| Отходящие силовые авт.выкл. 3Р 35кА | 1 |
| Пользовательские характеристики | |
| Тип оборудования | ВРУ (вводно-распределительное устройство) |
- Цена: 465 680 ₸
