Вводной шкаф ВРУ1-16-63-NXZM 630А 50кА 400В 2xWh IP31 АВР 2-1

Описание

Вводной шкаф ВРУ1-16-63-NXZM предназначен для приема, распределения и защиты электроэнергии в сетях 400В (трехфазных), а также для автоматического и ручного переключения между основным и резервным вводами при пропадании или выходе за допустимые параметры напряжения на основном вводе.

Применяется в административных, промышленных и коммерческих зданиях, а также на объектах, где необходимо обеспечение бесперебойного электроснабжения за счет резервного источника.

Шкаф выполняет функции:

• Автоматического ввода резерва (АВР) – при сбоях в основном вводе (исчезновение фазы, недопустимое напряжение) устройство АВР автоматически переключает питание на резервный ввод.
• Ручного управления – возможен перевод системы в ручной режим для выбора источника питания оператором.
• Запуска генератора – предусмотрены контакты для управления запуском генератора с выдержкой времени на запуск.

Состав шкафа

1. Корпус – металлический напольный ЩМП-18.8.4-0 (1800×800×400 мм) УХЛ3 IP31 IEK.
2. Автоматическое устройство ввода резерва – NXZM-630S/3B 630A CHINT, управляет переключением между вводами.
3. Выключатель-разъединитель – NH40-630/3 3P 630А CHINT, предназначен для ручного включения/отключения питания на вводе.
4. Индикация режимов работы – светодиодные индикаторы, показывающие статус основного и резервного ввода.
5. Система шин:
   • Секция медных шин для распределения нагрузки.
   • Нулевая и заземляющая шины – алюминиевые АД 31Т 5×50 мм.
6. Панель управления – вынесена на дверь для удобства работы с блоком NXZM.
7. Подвод кабелей – осуществляется снизу.

Преимущества

• Высокая надежность за счет применения качественных комплектующих.
• Гибкость работы – возможность ручного и автоматического управления.
• Безопасность – защита от перегрузок, короткого замыкания, неправильной коммутации.
• Удобный монтаж и обслуживание – компактная компоновка, доступ к управлению через переднюю панель.
• Совместимость с генератором – контакты для запуска резервного источника питания.

Режимы работы

1. Автоматический режим – при нарушении питания на основном вводе:

   • Через установленную выдержку времени (5 секунд) АВР переключает нагрузку на резервный ввод.
   • В случае восстановления основного ввода – возврат в исходное состояние также с задержкой.
   • Если в системе предусмотрен генератор, блок управления отправляет команду на его запуск и подключение при необходимости.

2. Ручной режим – оператор вручную выбирает активный ввод с помощью органов управления на передней панели.

Применение

• Промышленные предприятия
• Бизнес-центры
• Медицинские учреждения
• Жилые комплексы с резервными источниками питания
• Объекты инфраструктуры (транспорт, склады, магазины)

Рекомендации по монтажу и эксплуатации

• Установка должна выполняться квалифицированным электриком в соответствии с ПУЭ и требованиями безопасности.
• Перед вводом в эксплуатацию проверить надежность соединений и работоспособность АВР.
• Регулярно (раз в полгода) проводить техническое обслуживание – проверку контактов, затяжку клемм, тестирование переключения.
• При длительных перебоях в сети контролировать ресурс работы резервного источника (генератора).

Технические характеристики

• Номинальный ток: 630А
• Максимальный ток короткого замыкания: 50кА
• Напряжение сети: 400В
• Количество вводов: 2 (основной и резервный)
• Количество потребителей: 1
• Класс защиты: IP31
• Габариты: 1800×800×400 мм
• Материал корпуса: металл с порошковым покрытием
• Шины:
  • Фазные – медные
  • Нулевая и заземления – алюминиевые (АД 31Т 5×50 мм)
• Подключение кабелей: нижний ввод
• Контакты для запуска генератора: есть
• Выдержка времени для запуска генератора: программируемая (обычно 5-10 сек)
• Время переключения вводов 5 сек

Этот вводной шкаф является надежным решением для объектов с критически важным электропитанием, обеспечивая бесперебойную работу оборудования и безопасность эксплуатации.

Ваши преимущества при работе с нами

• Заводские корпуса IEK с повышенной антикоррозийной стойкостью.
• Вы не получите сомнительного качества оборудование и комплектующие.
• Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.
• Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
• Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
• При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
• Все решения проверены и соответствуют нормам и допускам.
• Вы получите современные решения надежные и удобные в эксплуатации.

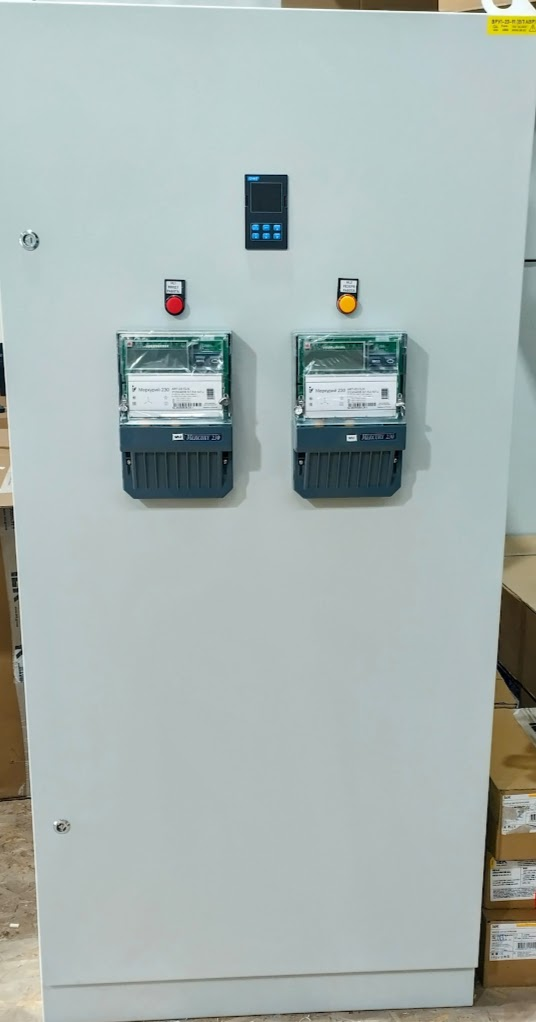

Фото изделия не является фотографией конкретного НКУ!

Разработано согласно проектной и типовой документации.
