Шкаф управления уличным освещением И710-9601-4374 250А 50кА 400/230В IP54 фотореле/таймер учет IEK
422 550 ₸
- Под заказ
- Код: NKU10-SHOI-71000000-03
Отправка с 18 февраля 2026
Шкафы уличного освещения предназначены для приема и учета и последующего распределения электрической энергии трехфазного переменного тока напряжением 400/230В, защиты отходящих линий от перегрузок и токов короткого замыкания, управления наружным вечерним и ночным освещением в трех режимах:
- местное управление;
- автоматическое управление;
- принудительное включение и отключение автоматического управления с диспетчерского пульта;
Ваши преимущества при работе с нами
- Заводские корпуса IEK с повышенной антикоррозийной стойкостью.
- Вы не получите сомнительного качества оборудование и комплектующие.
- Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.
- Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
- Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
- При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
- Все решения проверены и соответствуют нормам и допускам.
- Вы получите современные решения надежные и удобные в эксплуатации.

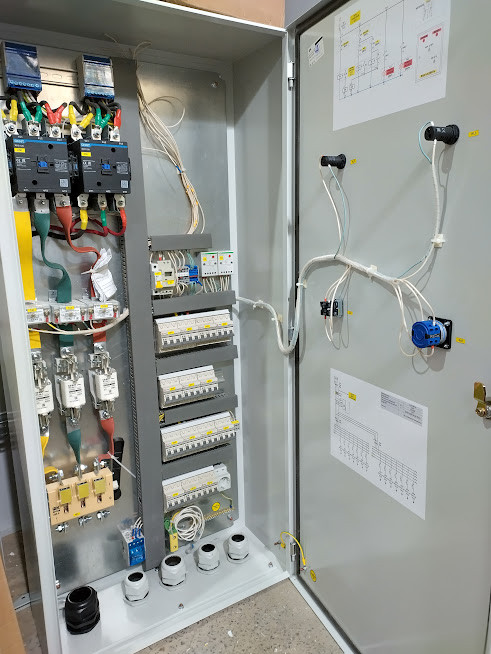

Фото изделия не является фотографией конкретного НКУ.
Разработано согласно проектной и типовой документации.
Технические характеристики
| Позиция | Описание | кол-во |
| Вводные зажимы 3L (Al/Cu) | клеммы вводного аппарата до 120мм | 3 |
| Вводные зажимы N/PE (Al/Cu) | Шина алюминиевая АД 31Т 3х30 | 2 |
| Корпус |
Корпус металлический напольный ЩМП-16.8.4-0 36 УХЛ3 IP54 IEK |
1 |
| Цоколь | в комплекте | |
| Подвод кабеля | нижний, сальники в комплекте | |
| Вводные аппараты |
Выключатель-разъединитель ВР32И-35А30220 250А IEK |
1 |
| Аппараты защиты ввода |
3 3 |
|
| Блок управления освещением |
Таймер ТЭ15 цифровой 16А 230В на DIN-рейку IEK Фотореле Контактор КТИ-5115 115А 230В/АС3 IEK |
1 1 2 |
| Индикация на двери | не предусмотрена | 1 |
| Управление | ручное/автоматическое | |
| Токоведущие проводники | медные ГОСТ | |
| Индикация напряжения | пофазная Сигнальная лампа ЛС-47 | |
| Аппараты защиты и коммутации отходящих линий |
Плавкая вставка предохранителя RT36-00-160 габарит 00 160А |
12 |
| Сервисная розетка 230В |
Розетка РАр10-3-ОПс заземлением на DIN-рейку IEK |
1 |
| Шина отходящих нулевая и заземления | в комплекте | |
| Панель учета |
Трансформатор тока ТТИ-А 200/5А 5ВА 0.5 IEK место под прибор учета |
3 1 |
Схема подключения
| Основные | |
|---|---|
| Производитель | IEK |
| Тип оборудования | Шкаф |
| Тип щита | Осветительный |
| Количество фаз | 3 |
| Номинальное напряжение главной цепи | 400 В |
| Номинальный ток | 250 А |
| Частота | 50 Гц |
| Ток электродинамической стойкости | 10 кА |
| Номинальный ток отключения | 50 кА |
| Количество обслуживаемых сторон | 1 |
| Количество вводов | 1 |
| Количество однофазных отходящих линий | 12 |
| Количество трехфазных отходящих линий | 4 |
| Тип монтажа | Напольный |
| Тип управления | Автоматическое/Ручное |
| Режимы работы | Длительный |
| Нейтраль | Да |
| Исполнение нейтрали | Изолированная |
| Степень защиты IP | 54 |
| Применение | В помещении/Уличное |
| Номинальное напряжение вспомогательной цепи | 230 В |
| Габаритные размеры | |
| Высота | 1600 мм |
| Ширина | 800 мм |
| Глубина | 400 мм |
| Защита | |
| Замок | Врезной |
| Наличие предохранителя | Да |
| Защита от короткого замыкания | Да |
| Защита от перегрузки | Да |
| Дополнительные характеристики | |
| Ввод кабеля | Через кабельный ввод |
| Рубильник | Да |
| Тип рубильника | Разрывной |
| Автоматический выключатель | Да |
| Место под счётчик | Да |
| Монтажный комплект | Да |
| Материал | Металл |
| Материал уплотнителя | Литой пенополиуретан |
| Открытие двери | Левостороннее/Правостороннее (перевешиваемые петли) |
| Передняя дверь | Цельнометаллическая, С замком |
- Цена: 422 550 ₸
