Розетка CZY11A для реле JZX-22F(D) (78/3) 3PDT CHINT
607,32 ₸
- В наличии
- Код: 285975

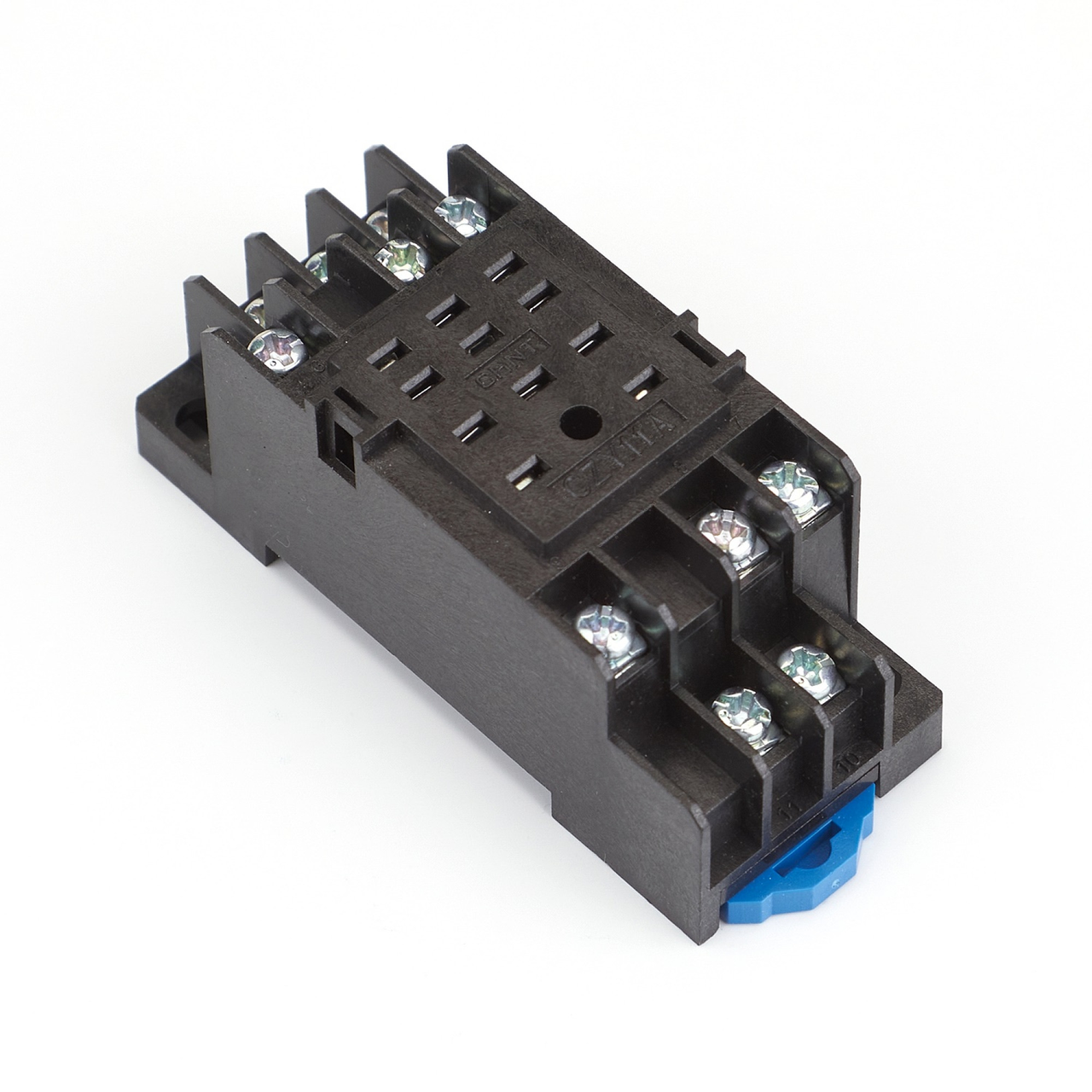

🔌 Розетка CZY11A для реле JZX-22F(D) 3PDT CHINT
📌 Назначение
Розетка CZY11A предназначена для установки и подключения промежуточных реле серии JZX-22F(D) 3PDT.
Она обеспечивает надежное электрическое соединение и простую замену реле без демонтажа проводки, что повышает удобство обслуживания и сокращает время ремонта.
⚙️ Принцип работы
Розетка служит переходным элементом между реле и электрической цепью.
Реле вставляется в гнезда розетки, соединяясь с контактными штырьками.
Все внешние подключения выполняются к клеммам розетки, что позволяет быстро демонтировать или заменить реле, не нарушая остальной схемы.
✅ Преимущества
-
Удобная установка и замена реле без отключения проводки.
-
Надежный контакт благодаря точной посадке пинов.
-
Компактные размеры — экономия пространства в шкафу управления.
-
Универсальная совместимость с реле серии JZX-22F(D).
-
Прочный корпус из качественного материала, устойчивого к механическим и термическим нагрузкам.
📍 Область применения
-
Промышленные шкафы автоматизации.
-
Электрощиты управления.
-
Системы релейной защиты.
-
Контрольно-измерительные установки.
-
Машиностроение, энергетика, транспорт.
🔧 Рекомендации по монтажу и эксплуатации
-
Устанавливать розетку в защищённом месте, исключающем попадание влаги и пыли.
-
Перед монтажом убедиться в соответствии номиналов реле и розетки.
-
Подключение производить при снятом напряжении.
-
Реле вставлять без излишних усилий, соблюдая полярность и ориентацию пинов.
-
Проводить регулярный визуальный осмотр на предмет износа и загрязнения контактов.
📊 Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | CZY11A |
| Назначение | Для реле JZX-22F(D) 3PDT |
| Количество пинов | 11 |
| Количество контактов | 3 |
| Габариты (ШхВхГ), мм | 72×30×31 |
| Совместимость | Реле серии JZX-22F(D) |
| Серия | JZX-22F |
| Производитель | CHINT |
💡 Совет: Использование оригинальных розеток CHINT для реле гарантирует надежность соединений и долгий срок службы оборудования.
Габаритный чертеж
| Основные атрибуты | |
|---|---|
| Производитель | Chint Electrics |
| Страна производитель | Китай |
| Количество размыкающих контактов | 3 шт |
| Количество замыкающих контактов | 3 шт |
| Количество переключающих контактов | 3 шт |
| Сечение подключаемых проводов | 1.5 кв.мм |
| Материал корпуса | Пластик |
| Тип монтажа | На DIN рейку |
| Количество групп контактов | 3 |
| Технические характеристики | |
| Номинальное рабочее напряжение по переменному току | 230 В |
| Габаритные размеры | |
| Ширина | 72 мм |
- Цена: 607,32 ₸
