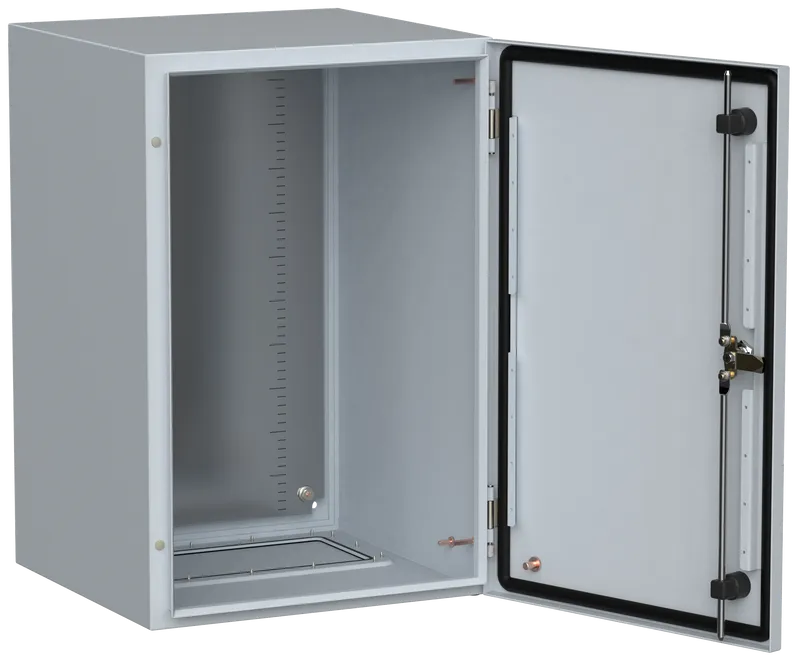

Корпус металлический TITAN5 ЩМП-40.30.20 (400х300х200мм) с монтажной панелью УХЛ1 IP66 IEK
52 568 ₸
- В наличии
- Код: TI5-10-N-040-030-020-66
Металлический корпус TITAN5 ЩМП-40.30.20 (400х300х200мм) с монтажной панелью УХЛ1 IP66 IEK
Корпус для сборки щитов автоматики и распределения с максимальной защитой в промышленных условиях.
Назначение
Корпус металлический TITAN5 ЩМП-40.30.20 IEK предназначен для установки и защиты электротехнического оборудования (автоматических выключателей, реле, клеммников, ПЛК и пр.) в составе щитов управления и распределения.
Обеспечивает надежную эксплуатацию оборудования в тяжелых климатических и промышленных условиях, включая монтаж на открытом воздухе.
Принцип работы
Корпус выполняет функции механической и климатической защиты установленной внутри электротехники.
Благодаря высокой степени пыле- и влагозащищенности IP66, оборудование внутри корпуса защищено от воздействия влаги, пыли, механических повреждений и атмосферных осадков.
Надежная фиксация дверцы на трехточечный замок препятствует несанкционированному доступу и сохраняет герметичность.
✅ Преимущества
-
🔒 Высокая степень защиты IP66 — пыле- и влагонепроницаемый корпус подходит для уличной установки под открытым небом.
-
🌡 Климатическое исполнение УХЛ1 — эксплуатация в суровых климатических условиях.
-
🛡 Грунтование перед окраской — повышенная антикоррозийная стойкость.
-
🧰 Трехточечное запирание — удобное и надежное закрытие (для высоты от 500 мм).
-
🧱 Усиленные кромки — двойная заковка двери и оболочки повышает жесткость и стойкость к деформациям.
-
🔧 Комплект в базе — в стандартную комплектацию входят монтажный комплект для навески и провод заземления.
-
🤖 Современное производство — точность и повторяемость параметров за счёт роботизации на заводе IEK.
🏭 Где применяется
-
Промышленные и производственные предприятия
-
Автоматизированные системы управления (АСУ ТП)
-
Щиты освещения и распределения
-
Объекты энергетики, ЖКХ, телекоммуникаций
-
Наружные электрошкафы в гражданском и коммерческом строительстве
Рекомендации по монтажу и эксплуатации
-
Корпус крепится на стену с помощью монтажного комплекта (входит в поставку).
-
Установка должна производиться строго по вертикали на ровную несущую поверхность.
-
При монтаже на улице рекомендуется использовать навес или козырек для продления срока службы.
-
Заземление обязательно, заземляющий провод — в комплекте.
-
Температурный диапазон эксплуатации: от –60°C до +60°C.
-
Не допускается самостоятельное изменение конструкции корпуса без согласования с производителем.
Технические характеристики
| Высота, мм | 400 |
| Ширина, мм | 300 |
| Глубина, мм | 200 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Количество модулей | - |
| Монтажная глубина - ниши, мм | - |
| Вид установки | Навесной |
| Ввод кабеля | Снизу |
| Прозрачная дверца или крышка | Нет |
| Макс статическая нагрузка на дверь / оболочку, Н | 7/20 |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Защитное покрытие поверхности | Порошковая окраска |
| Толщина металла, мм | 1 |
| Вес, кг | 7,87 |
| Материал корпуса | Сталь |
| Наличие замка в двери | Да |
| Номин ток - In, А | 630 |
| Тип дверцы - люка | Одинарный/единичный |
| Возможно расширение | Нет |
| Температура эксплуатации, °C | -60...40 |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Цвет | Серый |
| Подходит для использ вне помещений-уличный | Да |
| С замком | Да |
| С монтажной платой | Да |
| Подходит для применения вне помещений | Да |
| Фактура поверхности | Шагрень матовая |
| Толщина двери или крышки шкафа, мм | 1,0 |
| Тип монтажа | Поверхностного монтажа |
| Толщина стенки шкафа, мм | 1.0 |
Комплектация
- Корпус металлический - 1 шт.
- Болт фланцевый М6х14 - 4 шт.
- Гайка фланцевая М6 - 6 шт.
- Зацеп - 4 шт.
- Втулка - 4 шт.
- Провод заземления - 1 шт.
- Ключ - 1 шт.
- Знак "Заземление" - 2 шт.
- Знак "Осторожно! Электрическое напряжение" - 1 шт.
- Паспорт - 1 экз.
- Инструкция по монтажу - 1 экз.
| Основные | |
|---|---|
| Производитель | IEK |
| Страна производитель | Россия |
| Тип использования | Для наружных работ |
| Тип корпуса | Щит монтажный |
| Конструкция | Цельносварная |
| Вариант установки | Настенный |
| Тип монтажа | Навесной |
| Степень защиты IP | 66 |
| Габаритные размеры | |
| Ширина | 300 мм |
| Глубина | 200 мм |
| Высота без опор | 400 мм |
| Толщина боковых стенок шкафа | 1 мм |
| Толщина передней двери шкафа | 1 мм |
| Вес | 8 кг |
| Конструктивные особенности | |
| Количество отсеков | 1 |
| Количество монтажных направляющих | Одна пара |
| Передняя дверь | Цельнометаллическая, С замком |
| Открывание передней двери | Правостороннее |
| Ввод кабеля | Через основание шкафа |
