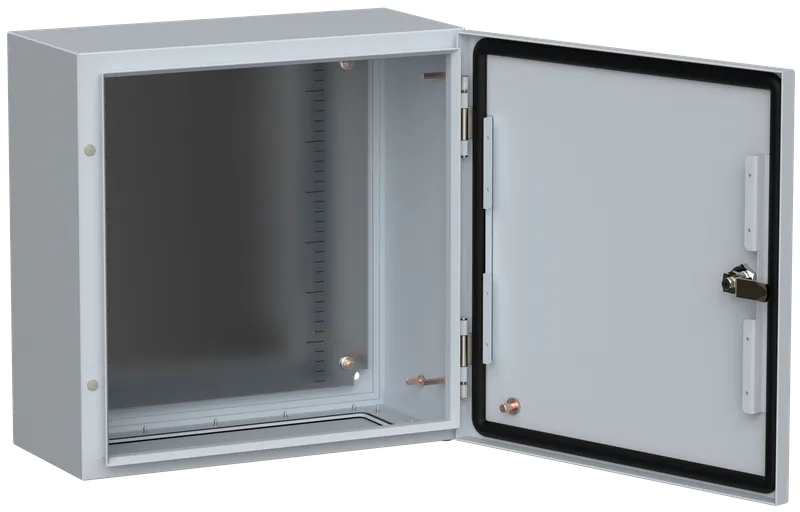

Корпус металлический ЩМП-40.40.20 (400х400х200) УХЛ1 IP66 TITAN 5 IEK
54 729 ₸
- Под заказ
- Код: TI5-10-N-040-040-020-66
Отправка с 26 марта 2026
Корпуса ЩМП TITAN 5 - это новое решение для сборки ответственных щитов автоматизации, обеспечивающее высочайший уровень механической и климатической защиты установленного оборудования.
Современное роботизированное производство и уникальная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом
- Грунтование перед окрашиванием – максимальная защита от коррозии
- Трехточечное запирание двери одним поворотом ключа (для корпусов высотой от 500 мм)
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса
Особенности конструкции
Защита технологических отверстий пластиковыми заглушками для защиты от влаги и пыли.
Съемный кабельный фланец облегчает установку сальников и гермовводов любого типа.
Грунтование перед окрашиванием – максимальная защита от коррозии.
Вертикальные Z-профили на внутренней стороне двери – для фиксации кабельного жгута при установке оборудования, увеличивают жесткость двери
Разметка монтажной панели сокращает время установки оборудования.
Фиксация двери для предупреждения давления на уплотнитель при транспортировке и хранении.
Монтажная панель с 4 подгибами по периметру – увеличенная жесткость панели.
Новый тип петель с креплением к оболочке в одной точке – быстрая перенавеска и обеспечение степени защиты IP66.
Медные шпильки заземления с увеличенной площадкой для лучшего контакта исключают возможность их отрыва.
Трехточечное запирание двери одним поворотом ключа (для корпусов высотой от 500 мм).
Двойная заковка по периметру оболочки и двери увеличивает жесткость конструкции, сохраняет геометрию корпуса.
Технические характеристики
| Высота, мм | 400 |
| Ширина, мм | 400 |
| Глубина, мм | 200 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Толщина двери или крышки шкафа, мм | 1,0 |
| Толщина металла, мм | 1 |
| Толщина стенки шкафа, мм | 1.0 |
| Фактура поверхности | Шагрень матовая |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Цвет | Серый |
| Ввод кабеля | Снизу |
| Вес, кг | 9,65 |
| Вид установки | Навесной |
| Возможно расширение | Нет |
| Защитное покрытие поверхности | Порошковая окраска |
| Количество модулей | - |
| Макс статическая нагрузка на дверь / оболочку, Н | 10/25 |
| Материал корпуса | Сталь |
| Монтажная глубина - ниши, мм | - |
| Наличие замка в двери | Да |
| Номин ток - In, А | 630 |
| Подходит для использования вне помещений-уличный | Да |
| Подходит для применения вне помещений | Да |
| Прозрачная дверца или крышка | Нет |
| С замком | Да |
| С монтажной платой | Да |
| Температура эксплуатации, °C | -60...40 |
| Тип дверцы - люка | Одинарный/единичный |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Основные | |
|---|---|
| Производитель | IEK |
| Страна производитель | Россия |
| Тип использования | Универсальный |
| Тип корпуса | Щит монтажный |
| Конструкция | Цельносварная |
| Вариант установки | Настенный |
| Тип монтажа | Навесной |
| Степень защиты IP | 66 |
| Состояние | Новое |
| Габаритные размеры | |
| Ширина | 400 мм |
| Глубина | 200 мм |
| Высота без опор | 400 мм |
| Толщина боковых стенок шкафа | 1 мм |
| Толщина передней двери шкафа | 1 мм |
| Вес | 9.65 кг |
| Конструктивные особенности | |
| Количество отсеков | 1 |
| Количество монтажных направляющих | Одна пара |
| Передняя дверь | Цельнометаллическая, С замком |
| Открывание передней двери | Правостороннее |
| Ввод кабеля | Через основание шкафа |
- Цена: 54 729 ₸
- Способ упаковки: Комплектация: Корпус металлический - 1 шт. Болт фланцевый М6х14 - 4 шт. Гайка фланцевая М6 - 6 шт. Зацеп - 4 шт. Втулка - 4 шт. Провод заземления - 1 шт. Ключ - 1 шт. Знак "Заземление" - 2 шт. Знак "Осторожно! Электрическое напряжение" - 1 шт. Паспорт - 1 экз. Инструкция по монтажу - 1 экз.
