Щит управления электрообогревом ЩУОБ11-5111-2760 80А 10/6кА 400/230В IP54

ЩУОБ предназначен для управления системами электрообогрева, которые используются для предотвращения образования наледи и сосулек на кровле и водостоках.

Это особенно важно в зимний период, когда снег и лед могут накапливаться, создавая опасные условия и увеличивая нагрузку на конструкцию здания.

ЩУОБ является важным элементом в системах зимнего обогрева, обеспечивая безопасность и долговечность строительных конструкций.

Основные функции щита обогрева кровли:

1. Автоматическое управление: щит обеспечивает автоматическое включение и отключение нагревательного кабеля, который расположен на обогреваемых участках кровельного покрытия и водосточной системе.
2. Защита от аварий: защищает систему от короткого замыкания и токов утечки, что повышает безопасность эксплуатации.
3. Снижение нагрузки: уменьшает пиковую нагрузку на питающую сеть, что может быть полезно для экономии электроэнергии.

Применение:

• Кровли зданий: используется для обогрева плоских и скатных кровель, чтобы предотвратить образование наледи.
• Водостоки и желоба: применяется для обогрева водосточных систем, что предотвращает их замерзание и засорение.
• Открытые площадки: может использоваться для обогрева открытых площадок, таких как входные группы и пешеходные дорожки.

Описание комплектации

ЩУОБ собирается в навесном металлическом корпусе ЩРн-36 (540х330х120мм) IP54 TITAN 3 IEK;

Рекомендуемое сечение вводного медного кабеля не более 5х25мм;

Для запуска ЩУОБ необходимо выставить диапазон температуры на реле температуры;

Датчик температуры необходимо вывести на улицу;

Вводной аппарат:

1. Автоматический выключатель ВА47-100 3Р 80А 10кА D IEK 1шт;
2. Автоматический выключатель ВА47-29 1Р 6А 4.5кА В IEK 1шт (защита цепи управления);

Силовая часть

1. Контактор модульный NCH8-40/20 40A 2НО AC230В  2шт;
2. Токоведущие проводники ПВ3 медные ГОСТ;
3. Шины "ноль-земля" в комплекте;

Панель управления и индикации (на двери шкафа)

1. Выбор режимов работы Выключатель-разъединитель трехпозиционный ВРТ-63 1P 16А автоматический и ручной;
2. Ручной режим Кнопка управления модульная КМУ11 IEK;
3. Сигнальная лампа ЛС-47 модульная красная HL1 "ОБОГРЕВ РАБОТА";

Управление обогревом в автоматическом режиме

1. Реле температурное OTR-01 1 контакт 24-240В AC/DC ONI 1шт
2. Проводники цепей управления медные ГОСТ;

Секция распределения

1. Автоматический выключатель диф. тока АВДТ32 30мА тип A KARAT IEK  6шт;
2. Токоведущие проводники медные ГОСТ;
3. Шины "ноль-земля" в комплекте;

Для подключений предусмотрены клеммы вводные и отходящие;

Ваши преимущества при работе с нами

• Заводские корпуса IEK с повышенной антикоррозийной стойкостью.
• Вы не получите сомнительного качества оборудование и комплектующие.
• Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.
• Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
• Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
• При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
• Все решения проверены и соответствуют нормам и допускам.
• Вы получите современные решения надежные и удобные в эксплуатации.

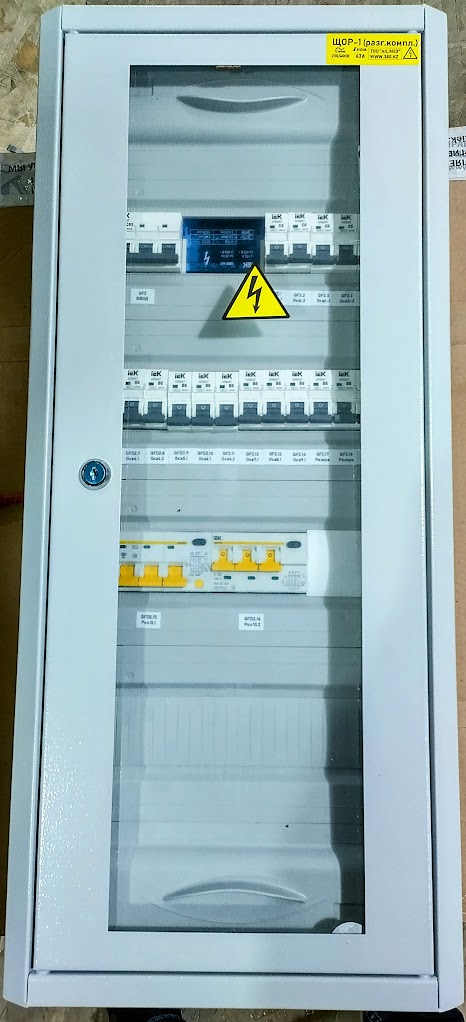

Фото изделия не является фотографией конкретного НКУ.

Прибор учета в стоимость комплектации не входит!

Разработано согласно проектной и типовой документации.

Схема в электронном виде предоставляется по запросу.
