Шкаф АВР под управлением лог.реле ШУ8253-53А4 3х400А 35кА 400В 3хЭП/230В 1хWH IP54 (схема 3-1) (сигнал на ДГУ)
925 477 ₸
- Под заказ
- Код: SHU8253534-A
Отправка с 06 марта 2026
Данная система АВР обеспечивает бесперебойным электропитанием одну группу потребителей от трех независимых источников электроснабжения вводов: основного, резервного и автономного генератора.
Бесперебойность электроснабжения достигается путем переключения потребителей с основного источника электроснабжения на резервный в случае недопустимых отклонений параметров электросети на основном вводе.
Обратное переключение происходит автоматически при восстановлении параметров сети.
При отказе основного и резервного вводов система запускает автономный генератор, через сухой контакт. Для запуска в автоматическом режиме у генератора должен быть блок АВР.
Преимущества АВР с логическим управлением
- Архив событий.
- Ввод резерва до 6300А.
- Гибкость настройки всех параметров работы АВР (задержки включения/выключения, выбор ввода и т.д.).
- Полностью созданная документация, схемы и программы.
- Весь АВР собирается из комплектующих одного производителя. Заказ в одно окно.
- Открытый код программы, что позволяет изменить алгоритмы работы АВР.
- Функционал создан со всеми необходимыми функциями.
- АВР совместим с оборудованием сторонних производителей.
- Возможность мониторинга работы АВР через удалённое рабочее место.
- Установка сенсорной панели на дверь для визуализации.
Преимущества работы с нами для Вас
- Заводские корпуса IEK с повышенной антикоррозийной стойкостью.
- Вы не получите сомнительного качества оборудование и комплектующие.
- Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.
- Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
- Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
- При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
- Все решения проверены и соответствуют нормам и допускам.
- Вы получите современные решения надежные и удобные в эксплуатации.

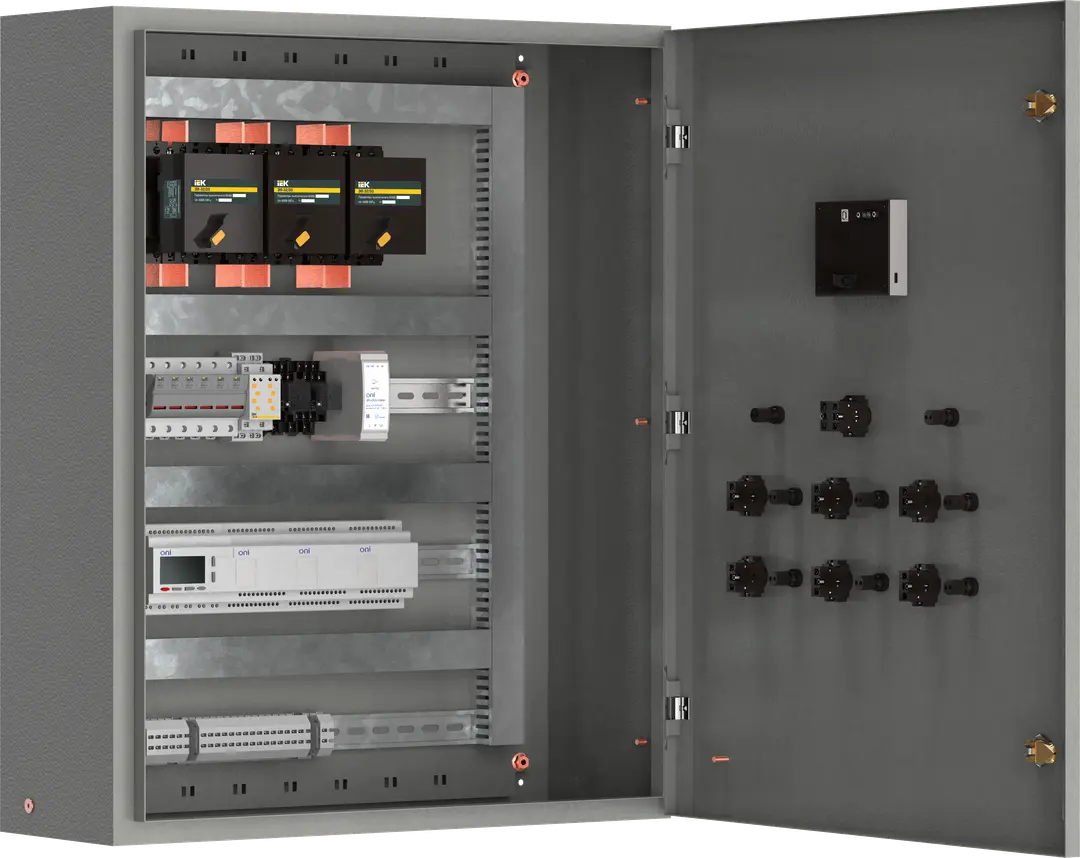

Фото изделия не является фотографией конкретного НКУ.
Разработано согласно проектной и типовой документации.
Технические характеристики
| Позиция | Описание | кол-во |
| Вводные зажимы 3L (Al) (три ввода) | расширитель шинный до 240мм | 9 |
| Вводные зажимы N/PE (Al) |
к шинам АД31Т до 240мм |
2 |
| Корпус |
Корпус металлический напольный ЩМП-16.8.4-0 36 УХЛ3 IP54 IEK |
1 |
| Боковые панели | в комплекте, несъемные | 2 |
| Подвод кабелей | нижний | |
| Цоколь | в комплекте | |
| Вводные аппараты |
3 |
|
| Аппараты коммутации АВР | Электропривод ЭП-35/37 для ВА88-35/37 230В IEK | 3 |
| Блок управления АВР |
Логическое реле PLR-S CPU1004(R) AC с экраном ONI Реле контроля фаз ORF-08D 3 фазы 2 контакта 127-265В AC с контролем нейтрали ONI Расширение 8DI/8DO к логическому реле PLR-S 24В AC ONI Реле интерфейсное ORM-1 4C 220В AC со светодиодом и тестовой кнопкой ONI |
1 3 1 3 1 |
|
Аппараты коммутации и защиты отходящих групповых линий |
Выключатель автоматический ВА88-37 3Р 400А 35кА IEK | 1 |
| Панель учета электроэнергии |
Трансформатор тока ТТИ-А 400/5А 5ВА класс точности 0.5 IEK Место под прибор учета подготовленное и рассключенное |
3 1 |
| Индикация и сигнализация |
ВВОД НОРМА Лампа сигнальная AD22DS(LED) матрица d22мм белая 230В IEK ВВОД РАБОТА Лампа сигнальная AD22DS LED матрица d=22мм красный 230В IEK ВВОД АВАРИЯ Лампа сигнальная AD22DS (LED) матрица d=22мм желтая 230В IEK |
3 3 3 |
| Режимы работы | ручное/автоматическое | |
| Выбор приоритета ввода | в блоке АВР | |
| Управление местное | кнопки, переключатели | |
| Токоведущие проводники и шины | Шина алюминиевая АД 31Т 4х40 480А | |
| Блокировка встречного включения | электронная | |
| Шины отходящие N/PE (Al) | Шина алюминиевая АД 31Т 4х40 480А |
| Основные | |
|---|---|
| Производитель | IEK |
| Количество шкафов | 1 шт |
| Количество фаз | 3 |
| Номинальное напряжение главной цепи | 400 В |
| Номинальный ток | 400 А |
| Частота | 50 Гц |
| Ток электродинамической стойкости | 35 кА |
| Ток термической стойкости | 10 кА |
| Номинальный ток отключения | 35 кА |
| Количество обслуживаемых сторон | 1 |
| Количество вводов | 3 |
| Количество выходов | 1 |
| Количество трехфазных отходящих линий | 1 |
| Конструкция | Цельносварная |
| Тип монтажа | Напольный |
| Тип управления | Автоматическое/Ручное |
| Режимы работы | Аварийный, Длительный |
| Время переключения | 1 сек |
| Нейтраль | Да |
| Исполнение нейтрали | Изолированная |
| Степень защиты IP | 54 |
| Применение | В помещении |
| Номинальное напряжение вспомогательной цепи | 230 В |
| Габаритные размеры | |
| Высота | 1600 мм |
| Ширина | 800 мм |
| Глубина | 400 мм |
| Защита | |
| Замок | Врезной |
| Защита от короткого замыкания | Да |
| Защита от перегрузки | Да |
| Индикация режима работы | Да |
| Индикация перегрузки | Да |
| Дополнительные характеристики | |
| Ввод кабеля | Через кабельный ввод, Через основание |
| Автоматический выключатель | Да |
| Место под счётчик | Да |
| Монтажный комплект | Да |
| Материал | Металл |
| Цвет | Серый |
| Материал уплотнителя | Литой пенополиуретан |
| Открытие двери | Левостороннее/Правостороннее (перевешиваемые петли) |
| Передняя дверь | Цельнометаллическая, С замком |
| Минимальная рабочая температура | -5 град. |
| Максимальная рабочая температура | 40 град. |
| Технические характеристики | |
| Тип трансформатора | измерительный |
- Цена: 925 477 ₸
