Щиток аварийного освещения ЩАО0.1(2) ЩАО1.1(2) ЩАО2.1 ОЩВ24-3-20-16 20А 4.5кА 400/230В IP31 IEK
23 020 ₸
- Под заказ
- Код: NKU10-OSHV-2432016-01
Отправка с 15 февраля 2026+7 (700) 303-59-58
WhatsApp для заявоквозврат товара в течение 14 дней по договоренности
Под заказЩиток аварийного освещения ЩАО0.1(2) ЩАО1.1(2) ЩАО2.1 ОЩВ24-3-20-16 20А 4.5кА 400/230В IP31 IEK
23 020 ₸
+7 (700) 303-59-58
WhatsApp для заявокОписание
Характеристики
Информация для заказа
Щит осветительный предназначен для распределения электроэнергии напряжением 400/230В номинальным током до 125А, защиты линий освещения при перегрузках и коротких замыканиях.
Щиты УОЩВ - это встраиваемые корпуса.
Щиты ОЩВ - это навесные корпуса.
Ваши преимущества при работе с нами
- Заводские корпуса IEK с повышенной антикоррозийной стойкостью.
- Вы не получите сомнительного качества оборудование и комплектующие.
- Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.
- Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
- Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
- При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
- Все решения проверены и соответствуют нормам и допускам.
- Вы получите современные решения надежные и удобные в эксплуатации.

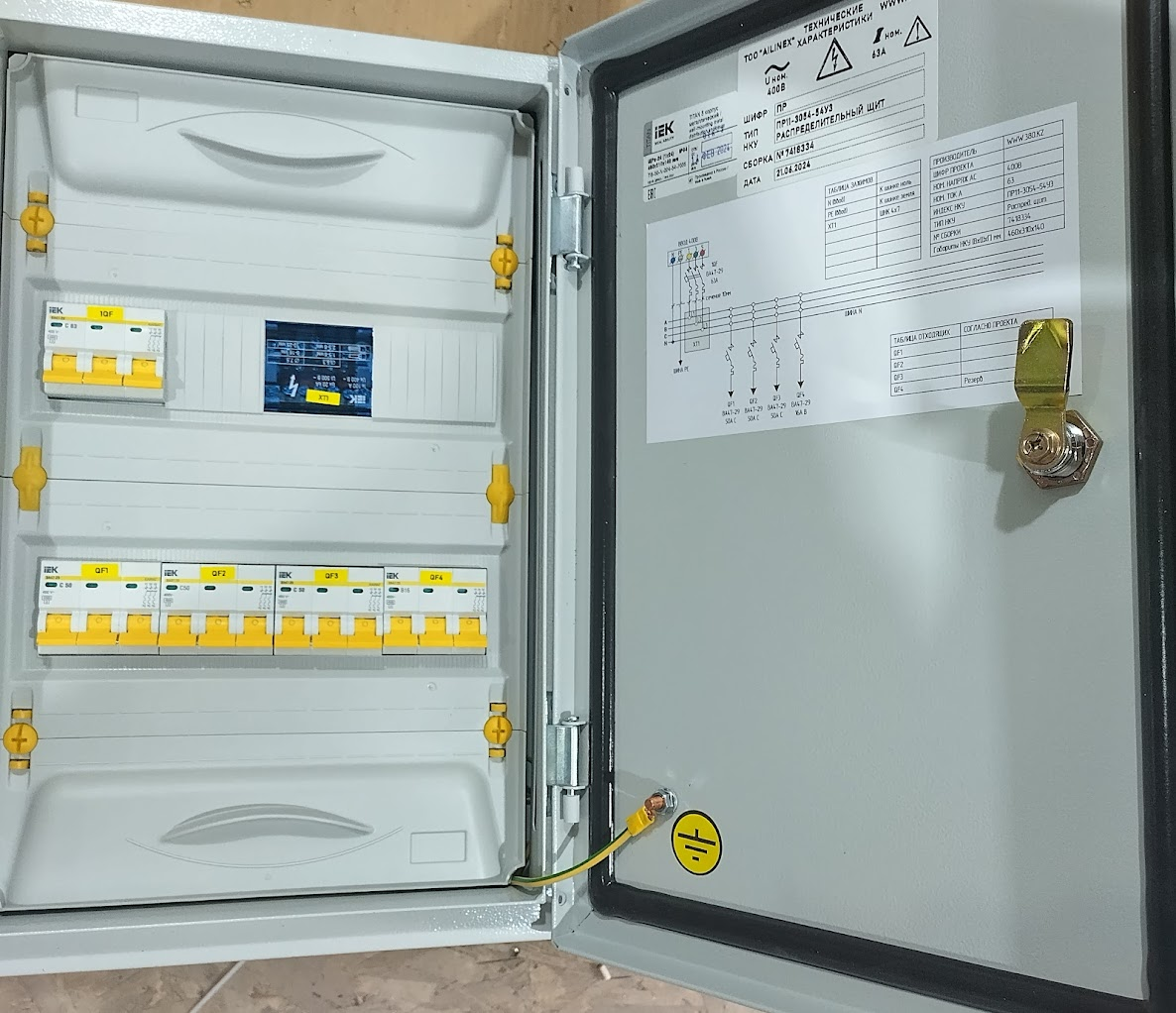

Фото изделия не является фотографией конкретного НКУ!
Разработано согласно проектной и типовой документации.
Технические характеристики
Смотреть в характеристиках.
| Основные | |
|---|---|
| Производитель | IEK |
| Тип оборудования | Щит |
| Тип щита | Осветительный |
| Количество шкафов | 1 шт |
| Количество фаз | 3 |
| Номинальное напряжение главной цепи | 400 В |
| Номинальный ток | 20 А |
| Частота | 50 Гц |
| Ток электродинамической стойкости | 4 кА |
| Ток термической стойкости | 4 кА |
| Номинальный ток отключения | 4.5 кА |
| Количество обслуживаемых сторон | 1 |
| Количество вводов | 1 |
| Количество однофазных отходящих линий | 3 |
| Тип монтажа | Навесной |
| Тип управления | Ручное |
| Режимы работы | Длительный |
| Нейтраль | Да |
| Исполнение нейтрали | Изолированная |
| Степень защиты IP | 31 |
| Расчетное количество модулей | 24 |
| Применение | В помещении |
| Габаритные размеры | |
| Высота | 310 мм |
| Ширина | 395 мм |
| Глубина | 120 мм |
| Защита | |
| Замок | Врезной |
| Защита от короткого замыкания | Да |
| Защита от перегрузки | Да |
| Дополнительные характеристики | |
| Ввод кабеля | Через кабельный ввод |
| Рубильник | Да |
| Тип рубильника | Разрывной |
| Автоматический выключатель | Да |
| Материал | Металл |
| Цвет | Серый |
| Открытие двери | Правостороннее |
| Передняя дверь | Цельнометаллическая, С замком |
| Минимальная рабочая температура | -40 град. |
| Максимальная рабочая температура | 40 град. |
| Технические характеристики | |
| Вводные зажимы 3L (Al/Cu) клеммы вводного аппарата | до 35мм |
| Вводные зажимы N (Al/Cu) | шина N до 10мм |
| Вводные зажимы заземление PE (Cu) | до 10мм к шинке земля |
| Защитная лицевая панель | металл |
| Подвод кабелей | нижний |
| Сальники кабельные | в комплекте |
| Вводной аппарат | Выключатель нагрузки (мини-рубильник) ВН-32 3Р 20А IEK |
| Токоведущие проводники | медные ГОСТ |
| Токоведущая шина | Шина соединительная типа PIN 3Р 63А |
| Шины N (Al/Cu) отходящие | в комплекте |
| Шины PE (Al/Cu) отходящие | в комплекте |
| Отходящие авт.выключатели 1Р 4.5кА хар-ка В | 3 |
| Корпус навесной | Корпус металлический ЩРн-24 (395х310х120мм) IP31 IEK |
- Цена: 23 020 ₸
