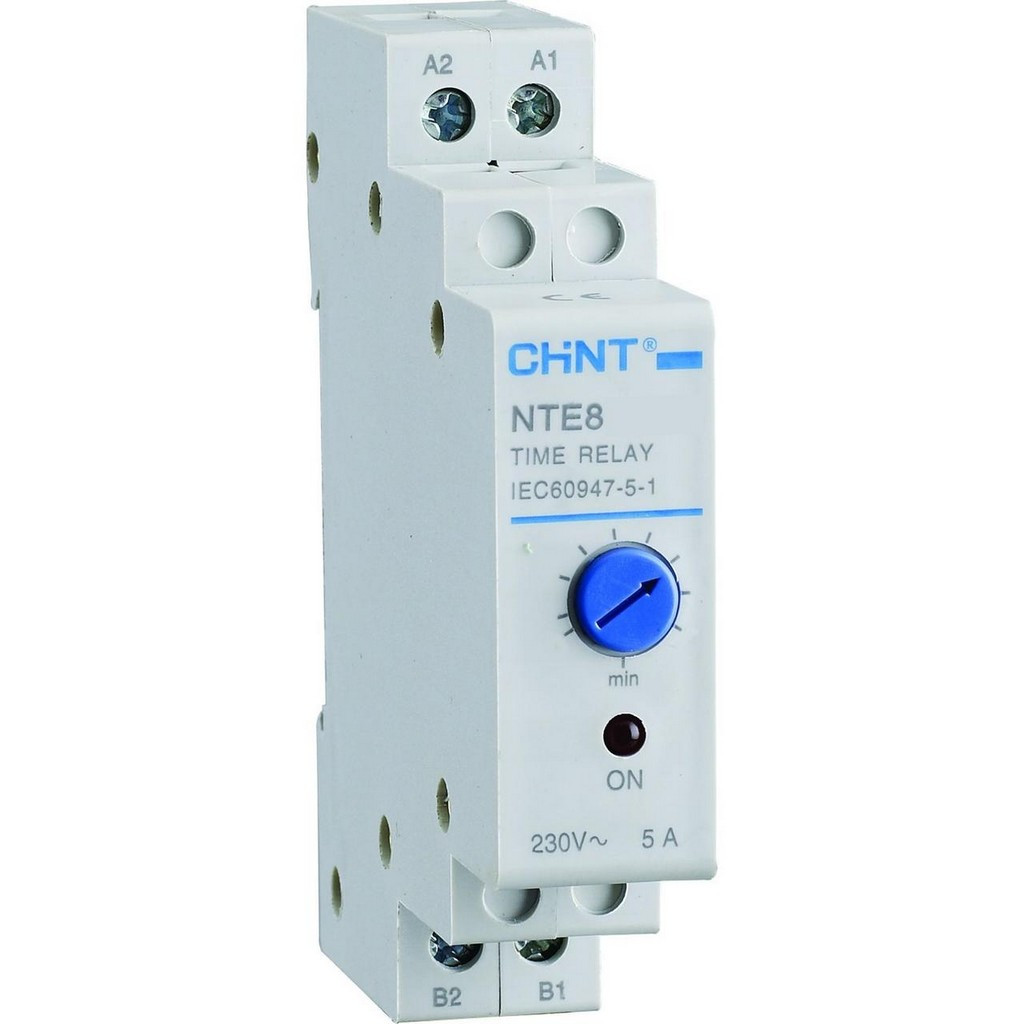

Реле задержки включения NTE8-10B 5А (1-10сек) 1NO 230В CHINT
4 606,40 ₸
- В наличии
- Код: 257987
Назначение
Реле задержки включения NTE8-B предназначено для автоматического включения электрической нагрузки с заданной задержкой после подачи питания.
Оно используется для управления цепями, где важно избежать мгновенного включения устройств.
📌 Принцип работы
-
На катушку реле подается напряжение 230В AC.
-
После подачи питания запускается отсчет времени (устанавливаемого в диапазоне от 1 до 10 секунд).
-
По истечении установленного времени реле замыкает свой нормально разомкнутый (NO) контакт.
-
Нагрузка подключается к сети через этот контакт.
Таким образом, нагрузка подключается с заданной задержкой, что помогает избежать бросков тока и других неприятных явлений при одновременном запуске нескольких устройств.
📌 Где применяется
-
Автоматизация промышленных и бытовых систем
-
Щиты управления вентиляцией, отоплением, освещением
-
Станки и технологические линии (плавный запуск оборудования)
-
Системы насосного оборудования
-
Лифтовые установки
-
Системы противопожарной автоматики
📌 Преимущества
-
Компактный размер, удобный монтаж на DIN-рейку
-
Простая настройка времени задержки поворотным регулятором
-
Надежная работа при нестабильном напряжении сети
-
Низкое энергопотребление
-
Высокая коммутационная способность — 5А при 250В AC
-
Яркая индикация работы устройства
📌 Рекомендации по монтажу
-
Устанавливать реле только на стандартную 35 мм DIN-рейку в распределительном шкафу.
-
Обеспечить хорошую вентиляцию для отвода тепла, избегать установки рядом с источниками сильного нагрева.
-
Подключение проводов выполнять только при отключенном питании.
-
Использовать наконечники на проводах для надежного зажима в клеммах.
-
Проверить правильность подключения согласно электрической схеме.
📌 Рекомендации по эксплуатации
-
Периодически проверять исправность контактов и отсутствие нагрева корпуса реле.
-
При сильных скачках напряжения рекомендуется предусматривать дополнительную защиту (например, установить ограничитель перенапряжений).
-
Следить за тем, чтобы коммутируемый ток не превышал допустимое значение (5А).
-
Не допускать работы устройства в условиях высокой влажности или сильной вибрации без дополнительной защиты.
Схема включения
Характеристики
Панель управления
- 1 - Индикаторная лампа питания (зеленый светодиод);
- 2 - Индикаторная лампа работы (красный светодиод);
- 3 - Настройка дня и времени (t);
- 4 - Диапазон задержки;
- 9 - Диапазон задержки и настройки функции ВКЛ/ВЫКЛ;
- 10 - Настройка функции задержки (режим задержки NTE8-M2: A, H, C, W, Di, D, B).
Диаграмма рабочей последовательности
| Основные | |
|---|---|
| Производитель | Chint Electrics |
| Страна производитель | Китай |
| Точность шкалы | 1 % |
| Тип монтажа | На DIN рейку |
| Механическая износостойкость | 1000000 циклов |
| Коммутационная износостойкость | 100000 циклов |
| Степень защиты IP | 20 |
| Технические характеристики | |
| Число алгоритмов работы | 1 |
| Количество каналов | 1 |
| Количество замыкающих контактов | 1 шт |
| Максимальный ток коммутации | 5 А |
| Частота тока | 50 Гц |
| Номинальное рабочее напряжение по переменному току | 230 В |
| Минимальное время задержки | 1 сек |
| Максимальное время задержки | 10 сек |
| Минимальная рабочая температура | -5 град. |
| Максимальная рабочая температура | 40 град. |
| Габаритные размеры | |
| Ширина | 18 мм |
- Цена: 4 606,40 ₸
