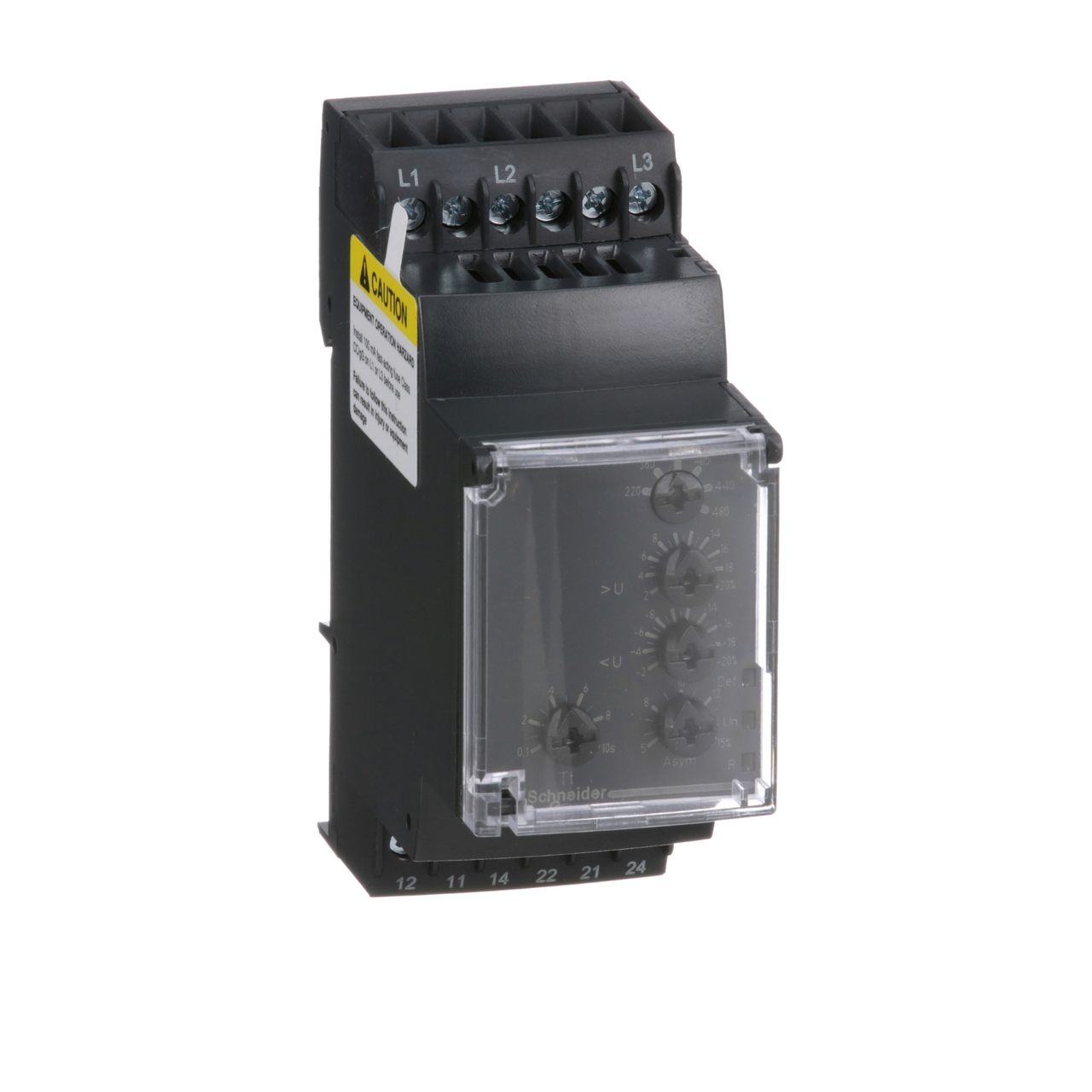

Реле контроля фаз Harmony RM35-T 5А 220...480VAC 2SPDT SE

Реле контроля фаз Harmony RM35-T 5A 220…480VAC 2SPDT Schneider Electric

Реле контроля фаз Harmony RM35-T — это многофункциональное модульное устройство, предназначенное для контроля параметров трёхфазных сетей напряжением 220–480 В.
Реле обеспечивает надёжную защиту электродвигателей и оборудования от сбоев питания, асимметрии, нарушения чередования и обрыва фаз.

---

🎯 Назначение

Реле контроля фаз Harmony RM35-T применяется для автоматического контроля:

• правильного чередования фаз;

• наличия всех трёх фаз;

• уровней минимального и максимального напряжения;

• асимметрии фаз.

При обнаружении отклонений устройство автоматически размыкает цепь управления, предотвращая повреждение электродвигателей, насосов и промышленного оборудования.

---

⚙️ Принцип работы

Реле подключается к трёхфазной сети и постоянно измеряет линейные напряжения.
Если напряжение выходит за пределы заданных значений или нарушается порядок чередования фаз — срабатывает защита, и контакты реле отключают нагрузку.

После восстановления параметров до нормы устройство автоматически возвращается в рабочий режим.
На передней панели расположены светодиодные индикаторы состояния: питание, работа и авария.

---

💡 Преимущества

✅ Высокая точность измерений — функция RMS обеспечивает надёжность при искажённой синусоиде.
✅ Многофункциональность — контроль фазы, асимметрии, перенапряжения и недонапряжения.
✅ Быстрая диагностика — LED-индикация и кнопка проверки цепи без отключения оборудования.
✅ Гибкая настройка — регулируемая задержка срабатывания от 0,1 до 10 секунд.
✅ Универсальное применение — подходит для модернизации старых установок без ПЛК.
✅ Надёжность — срок службы до 30 миллионов механических циклов.
✅ Совместимость с DIN-рейкой — лёгкий монтаж и интеграция в щиты управления.

---

🏭 Где применяется

Реле контроля фаз Harmony RM35-T используется в промышленных и инфраструктурных системах:

• насосные станции и компрессоры;

• подъемно-транспортное оборудование;

• системы вентиляции и кондиционирования;

• упаковочные линии и конвейеры;

• лифтовые и эскалаторные установки;

• оборудование водоподготовки и фильтрации.

---

🔧 Рекомендации по монтажу и эксплуатации

• Устанавливайте реле вертикально на 35 мм DIN-рейку (IEC 60715).

• Подключайте провода сечением до 4 мм² с надёжной затяжкой клемм (0,6–1 Н·м).

• Не допускайте попадания влаги и пыли (степень защиты IP30 корпуса / IP20 клемм).

• Перед вводом в эксплуатацию выполните проверку правильности подключения фаз.

• Рабочая температура: от –20 до +50 °C.

• Хранение: до +70 °C.

---

📊 Технические характеристики

Параметр	Значение
Серия	Harmony Control RM35
Тип изделия	Реле контроля фаз
Назначение	Контроль 3-фазного питания
Диапазон измерения напряжения	220…480 В AC
Контролируемые параметры	Обрыв фазы, асимметрия, чередование, минимум/максимум
Выходные контакты	2 переключающих (2SPDT)
Номинальный ток контактов	5 А
Диапазон задержки срабатывания	0.1…10 с ±10 %
Тип питания	Самопитающееся (self-powered)
Коммутируемое напряжение (макс.)	250 В AC/DC
Коммутационная способность	1250 В·А
Электрическая износостойкость	100 000 циклов
Механическая износостойкость	30 000 000 циклов
Рабочая частота	50/60 Гц ±10 %
Температура эксплуатации	–20…+50 °C
Относительная влажность	до 95 % при +55 °C
Монтаж	На DIN-рейку 35 мм
Материал корпуса	Самозатухающий пластик
Индикация	LED: питание (зелёный), реле (жёлтый), авария (жёлтый)
Степень защиты	IP30 (корпус), IP20 (клеммы)
Габариты (Ш)	35 мм
Вес	0,13 кг
Соответствие стандартам	IEC 60255-1, IEC 61000-6-4, UL, CSA, ГОСТ

---

🌍 Преимущества производителя Schneider Electric

Компания Schneider Electric — мировой лидер в области автоматизации и электробезопасности.
Продукция линейки Harmony Control обеспечивает надёжную защиту, точный контроль и долговечность работы оборудования в промышленных и коммерческих системах.

---
