Вводно-распределительный шкаф с АВР ВРУ8257-72А21М-05 320А 35/6кА 400В IP31 схема 2-1 электроприводы 230ВАС

Вводные панели ВРУ8257 предназначены для приема и учета электроэнергии в сетях 400/230В с глухозаземленной нейтралью трехфазного переменного тока частотой 50Гц, а также для защиты от перегрузок и коротких замыканий отходящих линий.

Применяются в различных областях, включая:

1. Жилые здания - используется для распределения электроэнергии в многоквартирных домах и частных жилых постройках.
2. Общественные здания и сооружения - применяется в учреждениях, таких как школы, больницы и административные здания.
3. Торговые и офисные помещения - используется для обеспечения электроэнергией магазинов, офисов и других коммерческих объектов.
4. Промышленные предприятия - для распределения электроэнергии на производственных площадках.

ВРУ оборудован системой АВР с схемой электроснабжения два ввода - один потребитель.

Данная система АВР обеспечивает бесперебойным электропитанием одну группу потребителей от двух независимых источников электроснабжения вводов: основного и резервного.

Логика АВР

АВР работает в автоматическом и ручном режиме, выбор осуществляется переключателем SA1.

Бесперебойность электроснабжения достигается путем переключения потребителей с основного источника электроснабжения на резервный в случае недопустимых отклонений параметров электросети на основном вводе.

Обратное переключение происходит автоматически при восстановлении параметров сети.

Управляет переключениями логическое реле, встроенная блокировка встречного включения.

Описание комплектации

ВРУ собирается в напольном металлическом корпусе ЩМП-16.8.4-0 (1600х800х400мм) УХЛ3 IP31 IEK;

Рекомендуемое сечение вводного медного кабеля не более 5х185мм;

Для запуска ВРУ необходимо выставить уставку напряжения на реле контроля фаз KV1 и KV2;

Вводная секция:

1. Автоматический выключатель ВА88-37 3Р 320А 35кА MASTER  2шт;
2. Электропривод ЭПм-37 220В для ВА88 MASTER IEK  2шт (переключение вводов);
3. Автоматический выключатель ВА47-29 3Р 4А 4.5кА В KARAT IEK  2шт (защита цепей управления);

Панель управления и индикации (на двери шкафа)

1. Лампа сигнальная красная HL1 "РАБОТА ОСНОВНОЙ ВВОД";
2. Лампа сигнальная желтая HL2 "АВАРИЯ ОСНОВНОЙ ВВОД";
3. Лампа сигнальная красная HL3 "РАБОТА РЕЗЕРВНЫЙ ВВОД";
4. Лампа сигнальная желтая HL4 "АВАРИЯ РЕЗЕРВНЫЙВВОД";
5. Переключение режимов "МЕСТ-АВТ" Переключатель LAY5-BD25 на 2 положения;
6. Кнопки "ПУСК-СТОП" для ручного переключения вводов

Управление АВР

1. Реле контроля фаз ORF-08D 3 фазы 2 контакта 127-265В AC с контролем нейтрали ONI 2шт
2. Логическое реле PLR-S CPU1206(R) 12DI/6AO 220В AC с экраном ONI  1шт;
3. Расширение 8DI/8DO к логическому реле PLR-S 220В AC ONI  1шт;
4. Реле промежуточное модульное OIR-308 3 контакта 8А катушка 230AC/24DC IEK 1шт
5. Проводники цепей управления медные ГОСТ;

Отсек учета электроэнергии

1. Место для прибора учета 400В 5-7.5А 1шт;
2. Трансформатор тока ТТИ-А 400/5А 5ВА класс точности 0.5 IEK  3шт;

Секция распределения

1. Автоматический выключатель силовой ComPacT NSX250B 3Р 200A 25kA 3П3Т TMD расц.рег. SE  1шт;
2. Автоматический выключатель силовой ComPacT NSX160F 3Р 160A 36kA 3П3Т TMD расц.рег. SE  1шт;
3. Автоматический выключатель Acti 9 iC60N C 63A 3P SE  1шт;
4. Автоматический выключатель Acti 9 iC60N C 25A 3P SE  1шт;
5. Автоматический выключатель Acti9 iC60N C 40A 3P SE   1шт;
6. Токоведущие проводники медные ГОСТ;
7. Токоведущая Шина медная М1Т 3х30 ГОСТ;
8. Шины "ноль-земля" в комплекте;

Для подключений могут быть предусмотрены клеммы вводные и отходящие;

Ваши преимущества при работе с нами

• Заводские корпуса IEK с повышенной антикоррозийной стойкостью.
• Вы не получите сомнительного качества оборудование и комплектующие.
• Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.
• Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
• Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
• При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
• Все решения проверены и соответствуют нормам и допускам.
• Вы получите современные решения надежные и удобные в эксплуатации.

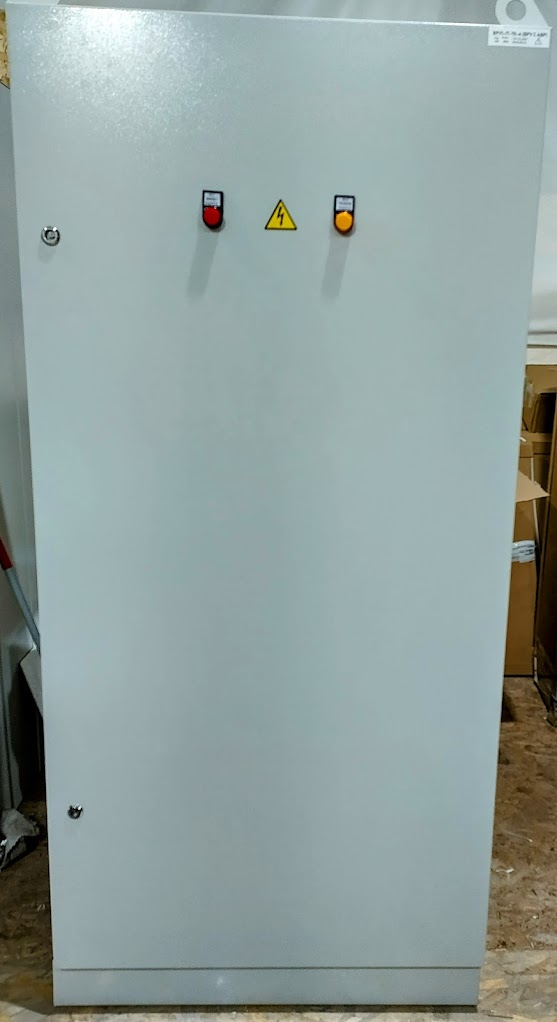

Фото изделия не является фотографией конкретного НКУ.

Прибор учета в стоимость комплектации не входит!

Разработано согласно проектной и типовой документации.

Схема в электронном виде предоставляется по запросу.
