Пункт распределительный (ЩР-4) ЩР11-2203-Д 25А 4.5кА 400В IP54 IEK

Описание

Пункт распределительный ЩР11 от компании 380 Вольт — это надежное устройство предназначенное для приема, распределения, защиты и нечастых оперативных включений и отключений электрических сетей низкого напряжения до 400В.

ЩР11 находит широкое применение в различных отраслях.

Преимущества ЩР11 IP54

1. Высокая степень защиты (IP54):
   Устройство защищено от пыли, частично проникающей внутрь, и от брызг воды, падающих под любым углом. Это делает его подходящим для использования в условиях повышенной влажности или запыленности.

2. Надежность и безопасность:
   Обеспечивает эффективную защиту подключенных линий от коротких замыканий и перегрузок, повышая безопасность эксплуатации электрической сети.

3. Компактные размеры:
   Конструкция разработана для экономии пространства, что делает его удобным для установки в местах с ограниченным пространством.

4. Удобство монтажа и эксплуатации:
   Устройство оснащено удобным доступом к внутренним элементам, что упрощает процесс монтажа, подключения и технического обслуживания.

5. Модульность:
   Возможность комплектации различными элементами в зависимости от требований заказчика, что делает устройство универсальным.

6. Экономическая эффективность:
   Простой дизайн и надежные материалы делают устройство доступным по цене, а также снижают затраты на обслуживание.

7. Прочное исполнение:
   Корпус изготовлен из качественных материалов, устойчивых к механическим повреждениям и коррозии, что продлевает срок службы устройства.

Применение ЩР11 IP54

1. Жилые здания:
   Устанавливается в многоквартирных домах, частных коттеджах и других объектах жилого фонда для распределения электроэнергии.

2. Офисные помещения:
   Используется для распределения и защиты электрических цепей в административных и коммерческих зданиях.

3. Образовательные и медицинские учреждения:
   Широко применяется в школах, университетах, больницах, поликлиниках и других объектах социального значения.

4. Промышленные объекты с повышенной запыленностью или влажностью:
   Используется в цехах, мастерских и на складах для обеспечения надежного электроснабжения оборудования и систем освещения.

5. Коммерческие предприятия:
   Применяется в торговых центрах, магазинах, ресторанах и других местах, где требуется надежное распределение электроэнергии.

6. Открытые пространства при дополнительной защите от атмосферных воздействий:
   На улице под навесом или в закрытых щитках, на строительных площадках, на временных объектах (выставки, ярмарки, мобильные комплексы).

Описание комплектации

Рекомендуемое сечение вводного медного кабеля не более 5х4мм;

ЩР11 выполнен в навесном корпусе металлическом ЩРн-12з-0 36 УХЛ3 IP54 IEK;

Вводная часть:

1. Питание 400В подключить к 1QF: Автоматический выключатель ВА47-29 3Р 25А 4.5кА С IEK;
2. N проводник подключить согласно схемы: Шина нулевая;
3. РЕ проводник подключить согласно схемы: Шина заземления;

Секция отходящих

1. Автоматический выключатель ВА47-29 3Р 4.5кА С IEK - 3шт;
2. Токоведущая шина соединительная 63А;
3. Токоведущие проводники: медные ГОСТ;
4. Шины N/PE для отходящих в комплекте;

Сальники кабельные в комплекте;

Ваши преимущества при работе с нами

1. Заводской корпус IEK и аксессуары к нему с повышенной антикоррозийной стойкостью, оцинкованными монтажными изделиями, качественной заводской покраской.
2. Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.
3. Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
4. Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
5. При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
6. Применена современная аппаратура надежная и удобная в эксплуатации.
7. НКУ комплектуется диф. защитой отходящих линий для предотвращения поражения электрическим током человека.

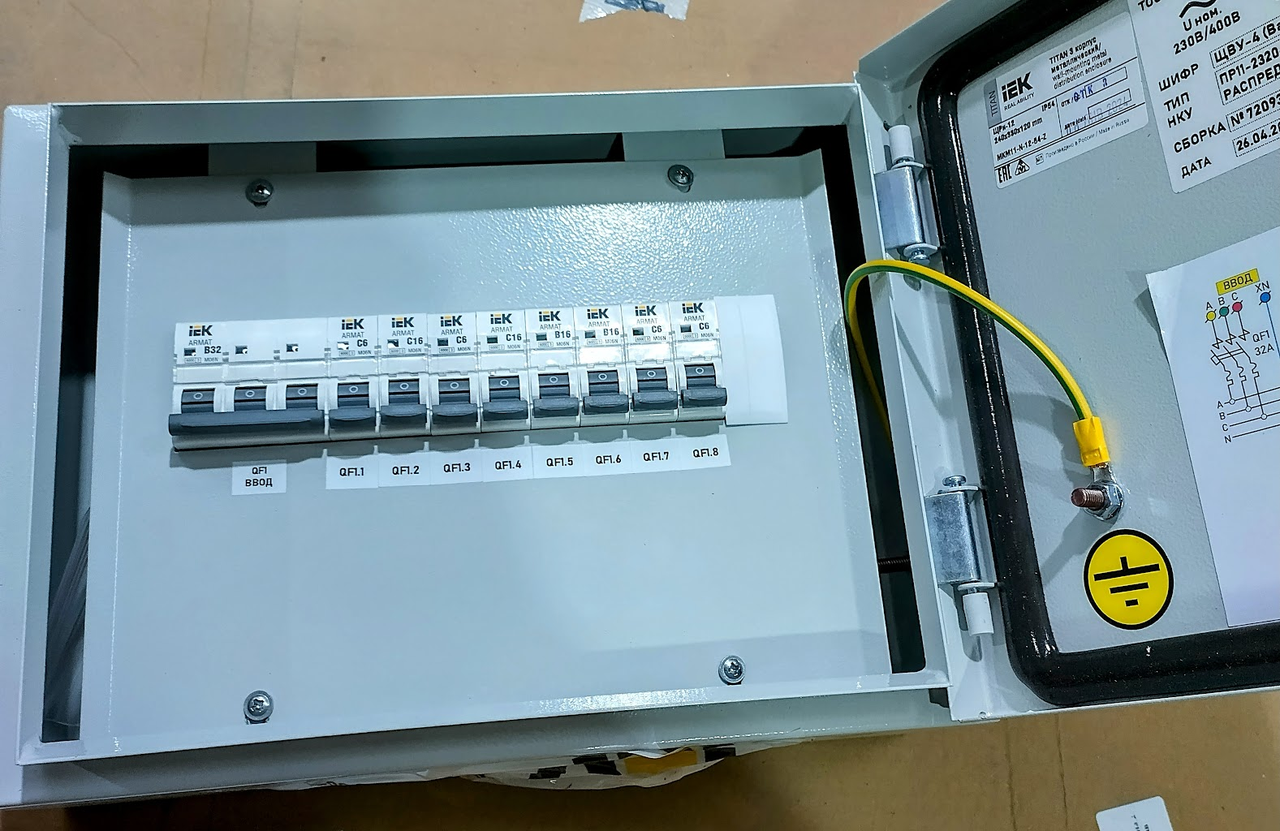

Фото изделия не является фотографией конкретного НКУ.

Разработано согласно проектной и типовой документации.

Схема в электронном виде предоставляется по запросу.
