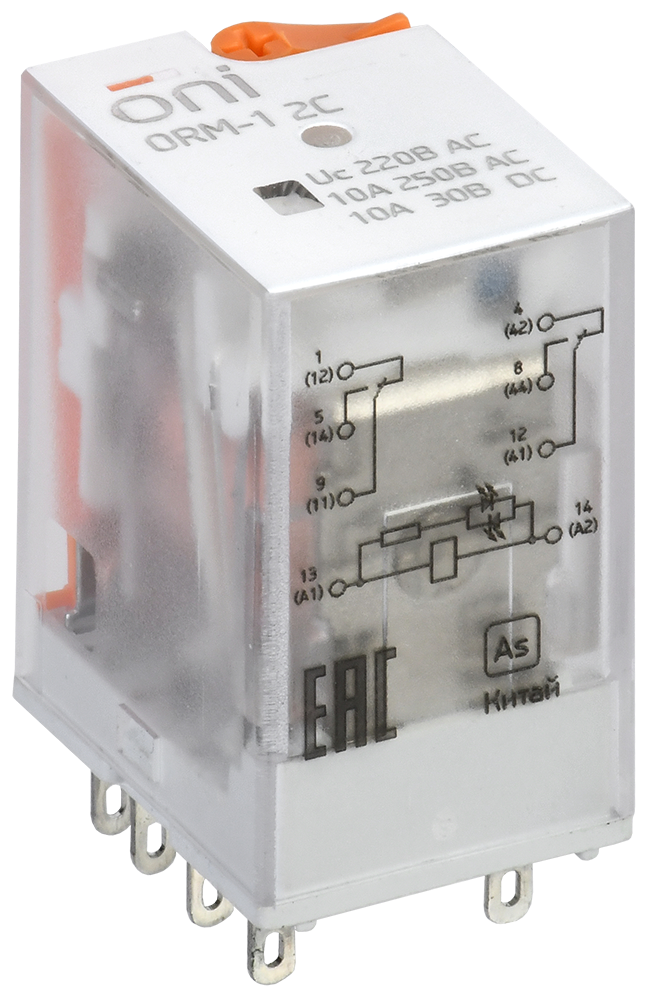

Реле интерфейсное ORM-1 2C 220В АC 10А 2 контакта LED тест кнопка ONI
2 642 ₸
- В наличии
- Код: ORM-1-2C-AC220V-L-B
+7 (700) 303-59-58
WhatsApp для заявоквозврат товара в течение 14 дней по договоренности
В наличииРеле интерфейсное ORM-1 2C 220В АC 10А 2 контакта LED тест кнопка ONI
2 642 ₸
+7 (700) 303-59-58
WhatsApp для заявокОписание
Характеристики
Спецификация
Информация для заказа
Описание
Реле интерфейсное ORM-1 2C предназначено для коммутации электрических цепей управления и сигнализации.
Оно используется для гальванической развязки, усиления сигнала и передачи управляющих импульсов между слаботочными и силовыми цепями.
Принцип работы
- Управляющее напряжение: При подаче напряжения 220В АC на катушку реле, внутри устройства срабатывает электромагнит, который притягивает контактную группу.
- Коммутация контактов: Реле имеет 2 переключающих контакта (2C), что позволяет управлять несколькими цепями одновременно.
- Светодиодный индикатор: Встроенный светодиод сигнализирует о срабатывании реле, облегчая диагностику работы.
- Тестовая кнопка: Позволяет вручную проверить работоспособность реле без подачи управляющего напряжения.
Преимущества
- Надежность: Обеспечивает четкое и стабильное срабатывание контактов.
- Диагностика: Светодиодный индикатор помогает оперативно определить статус реле.
- Удобство обслуживания: Тестовая кнопка позволяет проверять реле без разрыва схемы.
- Гальваническая развязка: Обеспечивает защиту управляющих цепей от высоких напряжений.
- Универсальность: Подходит для использования в различных системах автоматизации.
- Коммутация токов до 10А.
Применение
- Автоматизация производства: Управление исполнительными механизмами (приводами, клапанами).
- Системы безопасности: Включение в схемы аварийного отключения оборудования.
- Электрощиты и распределительные устройства: Используется в управляющих цепях для коммутации сигналов.
- Управление освещением и электродвигателями: Включение и выключение нагрузки в зависимости от управляющего сигнала.
Реле ORM – это удобное и надежное решение для систем автоматизации и управления, обеспечивающее точную коммутацию и простоту диагностики.
Технические характеристики
| Тип напряжения управления | Переменный (AC) |
| Номин напряж питания цепи управ Us пост тока DC, В | - |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 220 |
| Количество переключающих контактов | 2 |
| Номин ток, А | 10 |
| Тип переключающих контактов | Одинарный контакт |
| Кол-во групп переключающих контактов | 2 |
| С сигнальной лампой - индикатором | Да |
| Тип присоед разъема | ORS-M |
| Тип подключения | Разъемное (штекерное) соединение |
| Высота, мм | 27 |
| Кол-во норм разомкнутых - НО контактов | 2 |
| Номин раб напряжение DC контактов, В | 30 |
| Кол-во нормально замкнутых - НЗ контактов | 2 |
| С перекидными контактами | Да |
| Ширина, мм | 21.0 |
| Сопротивление изоляции, мОм | 500 |
| Температура эксплуатации, °C | -40...70 |
| Полюсность | Свободная полюсность |
| Степень защиты - IP | IP20 |
| Тип управления или переключения | Моностабильное |
| Со съемными зажимами | Да |
| В комплекте с розеткой | Нет |
| Глубина, мм | 36 |
| Номин раб напряжение AC контактов, В | 250 |
| Мех износостойкость, циклов | 10000000 |
Рекомендации по эксплуатации
|
Схема подключения
| Основные атрибуты | |
|---|---|
| Страна производитель | Россия |
| Количество размыкающих контактов | 2 шт |
| Количество замыкающих контактов | 2 шт |
| Количество переключающих контактов | 2 шт |
| Сечение подключаемых проводов | 1.5 кв.мм |
| Материал корпуса | Пластик, Стекло |
| Тип монтажа | На плату |
| Степень защиты IP | 20 |
| Минимальная температура окружающей среды | -40 град. |
| Максимальная температура окружающей среды | 70 град. |
| Технические характеристики | |
| Номинальный ток | 10 А |
| Частота тока | 50 Гц |
| Номинальное рабочее напряжение по переменному току | 250 В |
| Номинальное рабочее напряжение по постоянному току | 30 В |
| Номинальное напряжение катушки | 230 В |
| Основные | |
| Механическая износостойкость (циклов) | 10000000 |
- Цена: 2 642 ₸
