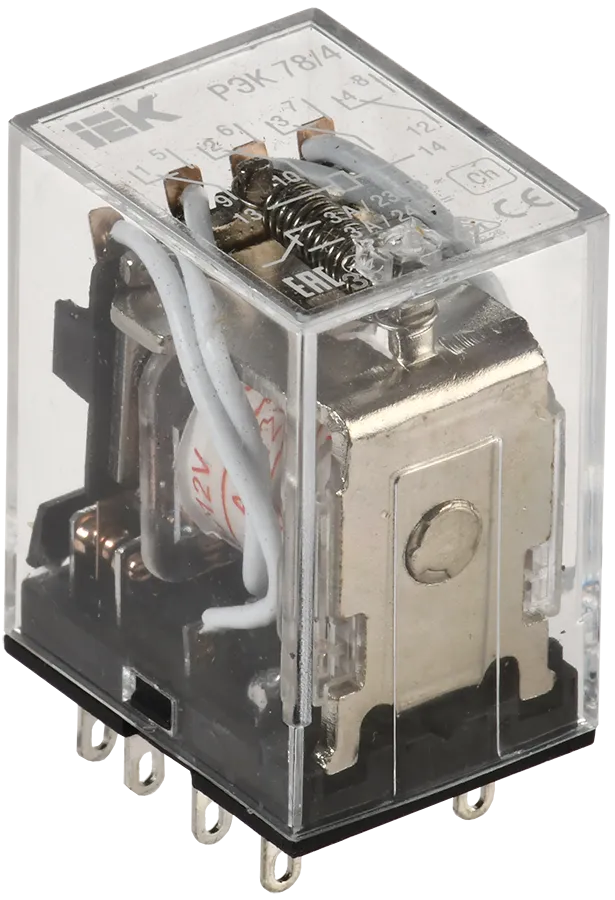

Реле промежуточное РЭК78/4(LY4) 3А Uупр.=12VAC 4SPDT IEK
1 223 ₸
- В наличии
- Код: RRP20-4-03-012A
Реле промежуточное РЭК78/4(MY3) 3А Uупр.=12VAC 4SPDT IEK
Реле промежуточные серии РЭК77 и РЭК78 применяются в схемах автоматики и управления для передачи команд исполнительным устройствам.
Они обеспечивают коммутацию электрических цепей с помощью переключающих контактов и используются в составе шкафов управления, щитов автоматики и распределительных устройств.
Назначение
Реле промежуточное РЭК78/4(MY3) предназначено для:
-
коммутации электрических цепей управления и сигнализации;
-
передачи управляющих команд на контакторы, пускатели и другие исполнительные механизмы;
-
увеличения числа контактов в цепях управления;
-
гальванической развязки между управляющей и силовой частью схемы.
⚙️ Принцип работы
При подаче управляющего напряжения 12В AC на катушку реле срабатывает электромагнит, который механически переключает 4 группы перекидных контактов (4SPDT).
-
В нормальном состоянии контакты находятся в положении "покой".
-
При срабатывании они переключаются и замыкают/размыкают цепи управления.
-
После снятия напряжения реле возвращается в исходное состояние.
✅ Преимущества
-
🔹 Повышенный ток контактов – до 3А, что расширяет область применения.
-
🔹 Компактные размеры – удобство монтажа в шкафах и щитах.
-
🔹 Любое рабочее положение – реле можно устанавливать в разных ориентациях.
-
🔹 Серебросодержащие контакты – увеличенный ресурс и надежность коммутации.
-
🔹 Совместимость с розеточными разъемами РРМ77 и РРМ78 – удобство монтажа на DIN-рейку или винтами.
-
🔹 Надежность бренда IEK – гарантия качества и доступность в Казахстане.
🏭 Где применяется
-
в схемах автоматизации и диспетчеризации;
-
в щитах управления насосами, вентиляцией, отоплением;
-
в системах освещения и сигнализации;
-
на промышленных предприятиях, в энергетике и строительстве;
-
для увеличения числа контактов и коммутации цепей управления.
🔧 Рекомендации по монтажу и эксплуатации
-
Устанавливать реле в закрытых распределительных устройствах.
-
Монтаж производить на DIN-рейку 35 мм либо с помощью винтов.
-
Обеспечить защиту от влаги и пыли (рекомендуется эксплуатация в помещениях с IP31 и выше).
-
Подключение производить согласно электрической схеме.
-
Не превышать номинальные значения тока и напряжения.
-
Рекомендуется использовать с розеточными разъемами РРМ77/78 для удобства замены.
📊 Технические характеристики
| Тип напряжения управления | Переменный (AC) |
| Номин напряж питания цепи управ Us пост тока DC, В | - |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 12 |
| Количество переключающих контактов | 4 |
| Номин ток, А | 3 |
| Тип переключающих контактов | Прочее |
| Кол-во групп переключающих контактов | 4 |
| С сигнальной лампой - индикатором | Нет |
| Тип присоед разъема | PPM78/4 |
| Тип подключения | Плоское разъёмное соединение |
| Тип управления или переключения | Моностабильное |
| Ток потребляемый катушкой при AC 12 В, мА | 115.0 |
| В комплекте с розеткой | Нет |
| Мощность катушки управления при AC 12 В, ВА | 1.4 |
| Мощность катушки управления при AC 24 В, ВА | 1.6 |
| Климатическое исполнение | У2.1 |
| Сопротивление изоляции, мОм | ≥ 100 |
| Мощность катушки управления при AC 230 В, ВА | 1.7 |
| Ток потребляемый катушкой при DC 24 В, мА | 40.0 |
| Кол-во нормально замкнутых - НЗ контактов | 4 |
| Глубина, мм | 27 |
| Со съемными зажимами | Нет |
| С перекидными контактами | Нет |
| Мощность катушки управления при DC 12 В, Вт | 0.9 |
| Ширина, мм | 20.5 |
| Температура эксплуатации, °C | -45...40 |
| Электр износостойкость, циклов | ≥ 10^5 |
| Мех износостойкость, циклов | ≥ 10^7 |
| Полюсность | Определенная полюсность |
| Степень защиты - IP | IP40 |
| Кол-во норм разомкнутых - НО контактов | 4 |
| Ток потребляемый катушкой при AC 24 В, мА | 65.0 |
| Ток потребляемый катушкой при AC 230 В, мА | 7.5 |
| Номин раб напряжение DC контактов, В | 24 |
| Ток потребляемый катушкой при DC 12 В, мА | 75.0 |
| Мощность катушки управления при DC 24 В, Вт | 1.0 |
| Высота, мм | 42 |
| Номин раб напряжение AC контактов, В | 230 |
| Основные атрибуты | |
|---|---|
| Производитель | IEK |
| Страна производитель | Россия |
| Количество размыкающих контактов | 4 шт |
| Количество замыкающих контактов | 4 шт |
| Количество переключающих контактов | 4 шт |
| Сечение подключаемых проводов | 1.5 кв.мм |
| Материал корпуса | Пластик |
| Тип монтажа | На DIN рейку |
| Степень защиты IP | 40 |
| Минимальная температура окружающей среды | -45 град. |
| Максимальная температура окружающей среды | 45 град. |
| Масса | 40 г |
| Количество групп контактов | 4 |
| Технические характеристики | |
| Номинальный ток | 3 А |
| Индикация режима работы | Да |
| Номинальное напряжение катушки | 12VAC |
- Цена: 1 223 ₸
