Щит управления КНС ЩУКН8821-4307-A310 200А 2х37кВт 35кА 400В IP54 ONI ПЧ

Описание

Канализационная насосная станция (КНС) с двумя насосами мощностью каждого по 37 кВт предназначена для перекачивания бытовых, промышленных и ливневых сточных вод в системах водоотведения.

Она используется в случаях, когда самотечная транспортировка стоков невозможна из-за низкого рельефа местности или значительных расстояний до очистных сооружений.

Принцип работы

1. Сбор сточных вод – поступающие сточные воды накапливаются в приемном резервуаре.
2. Работа насосов – при достижении определенного уровня жидкости включается один или оба насоса (автоматически или вручную).
3. Перекачка стоков – насосы перекачивают сточные воды в напорный трубопровод, откуда они транспортируются на очистные сооружения или в магистральный коллектор.
4. Автоматизация – система управления контролирует уровень жидкости с помощью поплавковых или ультразвуковых датчиков и управляет работой насосов в зависимости от нагрузки.

Преимущества

• Надежность – наличие двух насосов обеспечивает резервирование (при выходе одного из строя второй продолжает работать).
• Автоматизация – управление станцией может осуществляться в автоматическом режиме без постоянного присутствия оператора.
• Экономичность – возможность работы насосов в режиме чередования снижает износ оборудования и продлевает срок службы.
• Высокая производительность – насосы высокой мощности способны эффективно перекачивать большие объемы сточных вод.
• Компактность – возможность установки в ограниченных пространствах.

Области применения

• Муниципальные канализационные системы.
• Промышленные предприятия.
• Торгово-развлекательные комплексы, бизнес-центры.
• Жилые микрорайоны и загородные поселки.
• Автозаправочные станции, гостиницы и рестораны.

Схема работы

Преимущества КНС под управлением логическим реле

• Программная инверсия и настройка чувствительности кондуктометрических датчиков
• Увеличение межсервисных интервалов и равномерности износа насосов
• Выбор типа запуска насосов
• Автоматическое каскадное управление насосами, при недостаточной производительности, либо выходе из строя рабочего
• Контроль времени наработки двигателей
• Выбор режима работы: дренаж или наполнение
• Задание и контроль сервисных интервалов насосной станции
• Защита от «прикипания» рабочих элементов насосов при длительном простое
• Защиты насоса от сухого хода и перегрева
• Возможность выбора количества и типа используемых датчиков
• Возможность изменения логики работы и интеграции в систему управления новых систем и функций
• Удалённая диспетчеризация и управление

Описание комплектации

Рекомендуемое сечение вводного кабеля медного не более 5х95мм2;

ЩУКН выполнен в навесном металлическом корпусе ЩМП-7-0 (1400х650х300мм) У2 IP54 IEK;

Вводная часть

1. Питание 400В АС подключить к клеммам 1А 1В 1С: Клемма вводная силовая КВС 35-150мм2 серая 320А IEK;
2. Защита линий: Выключатель автоматический ВА88-35 3Р 125А 35кА IEK - 2шт;
3. Защита сети: Реле контроля фаз ORF-08D 3 фазы 2 контакта 220-460В AC ONI;
4. Сигналы управления подключить к клеммам согласно схемы;
5. Проводники PE и N подключить к клеммам согласно схемы;

Основные функции управления

1. Ручной режим управления - ДА;
2. Автоматический режим - ДА (сигнал управления 230В АС от датчиков уровня);
3. Режим работы насосов: ОСНОВНОЙ-РЕЗЕРВНЫЙ;
4. Реверс - НЕТ;

Блок управления

1. Логическое реле PLR-S CPU1206(R) 12DI/6AO RS485 220В AC с экраном ONI;
2. Модуль расширения PLR-S 8DI/8DO 12-24В DC ONI;

Вентиляция

1. Вентилятор с фильтром ВФИ 24 м3/час IP55 IEK;
2. Термостат УККт от 0 до +60°C NO IEK;

Индикация и управление (на двери щита)

1. Выбор режимов работы "РУЧНОЙ-АВТОМАТИЧЕСКИЙ" переключатель SA1;
2. Лампа сигнальная HL1 белая "СЕТЬ";
3. Лампа сигнальная HL2 красная  "РАБОТА НАСОС №1";
4. Лампа сигнальная HL4 красная  "РАБОТА НАСОС №2";
5. Лампа сигнальная HL3 красная  "АВАРИЯ НАСОС №1";
6. Лампа сигнальная HL5 красная  "АВАРИЯ НАСОС №2";
7. Кнопка управления SB1 "АВАРИЙНЫЙ СТОП";
8. Кнопка управления SB2 SB3 "ПУСК-СТОП";
9. Кнопка управления SB4 SB5 "ПУСК-СТОП";
10. Проводники цепей управления и сигнализации медные не менее 0.75мм2 ГОСТ;

Секция отходящих

1. Преобразователь частоты CONTROL-A310 380В 3Ф 30-37кВт 60-75А IEK  2шт;
2. Проводники цепей управления и сигнализации медные не менее 0.75мм2 ГОСТ;
3. Клеммы подключения электродвигателя U V W;
4. Сальники кабельные в комплекте.

Ваши преимущества при работе с нами

1. Сертифицированные заводские корпуса и аксессуары к ним с повышенной антикоррозийной стойкостью.
2. Наша компания является официальным дистрибьютором комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.
3. Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
4. Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
5. При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
6. Применяются современные решения и аппаратура надежная и удобная в эксплуатации.

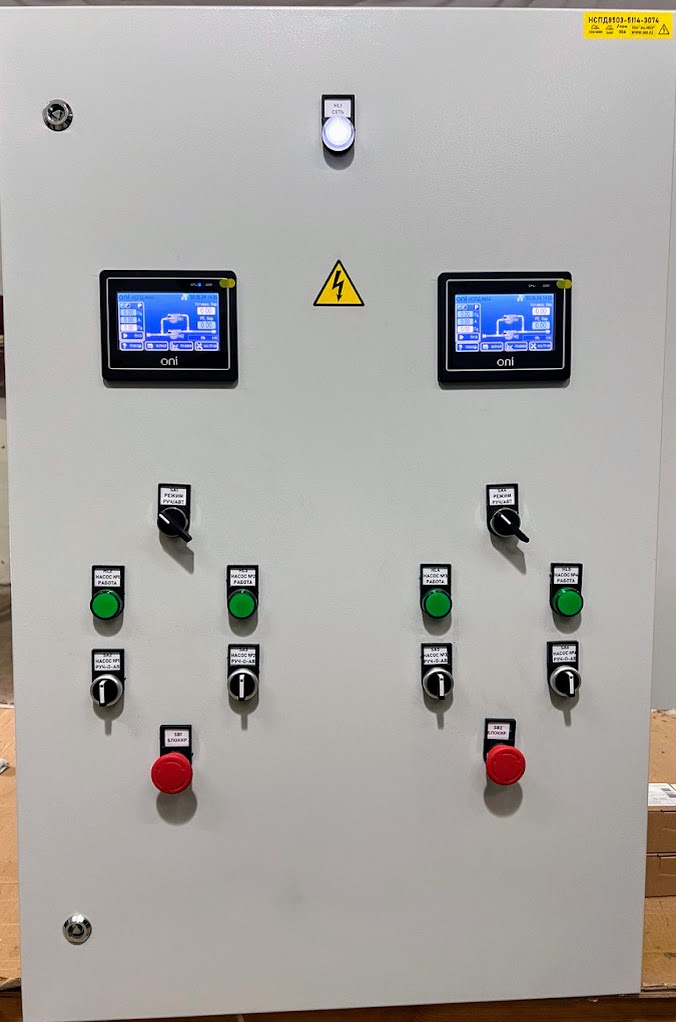

Фото изделия не является фотографией конкретного НКУ.

Разработано согласно проектной и типовой документации.

Схема в электронном виде предоставляется по запросу.

Рекомендации по эксплуатации

• Регулярное техническое обслуживание – проверка насосов, датчиков уровня, электрооборудования.
• Очистка приемного резервуара – удаление отложений, предотвращение засоров.
• Контроль работы автоматики – проверка датчиков и блока управления.
• Мониторинг вибраций и температуры двигателей – позволяет выявить неисправности на ранней стадии.
• Использование оригинальных комплектующих – повышает срок службы оборудования.

Соблюдение этих рекомендаций обеспечит бесперебойную работу насосной станции и увеличит ее эксплуатационный срок.
