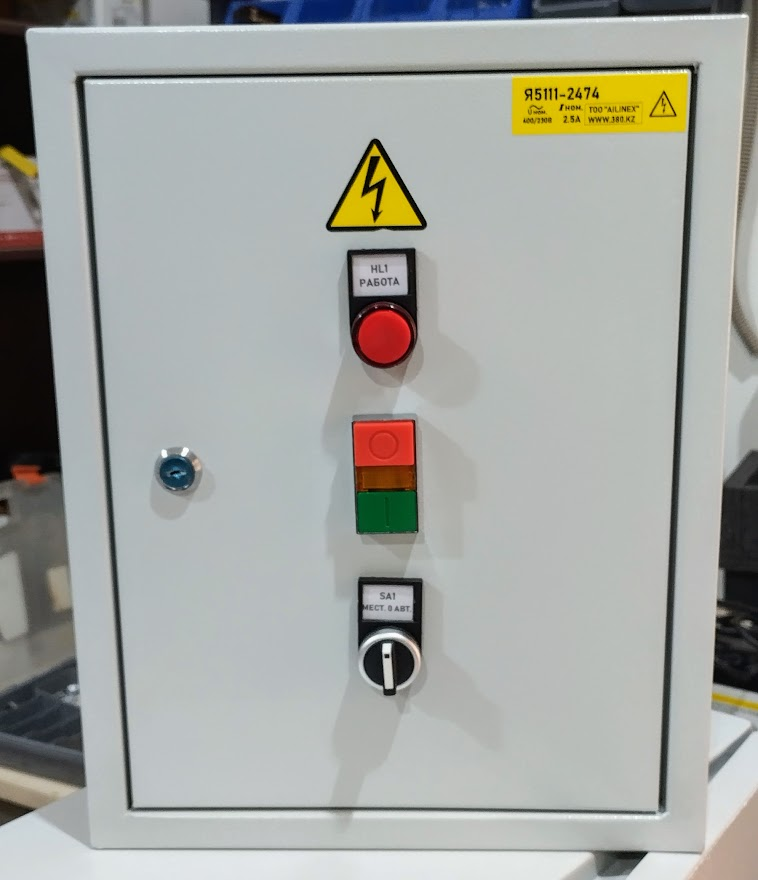

Ящик управления электродвигателем Я5111-2274 1.6А 0.5кВт 4.5кА 400В IP31 нереверсивный с авт.режимом 230В АС

Описание

Ящик управления электродвигателем Я5111-2274 предназначен для дистанционного и автоматического управления электродвигателями мощностью до 0.5 кВт (1.6 А) в сетях 400В.

Он обеспечивает защиту двигателя от перегрузок и короткого замыкания, а также индикацию работы.

Используется в промышленности, системах водоснабжения, вентиляции, насосных установках и других механизмах с асинхронными электродвигателями.

---

Принцип работы

РУСМ5111-2274 работает в двух режимах:

1. Ручной режим – управление осуществляется оператором с помощью кнопок «Пуск» и «Стоп».
2. Автоматический режим – управление производится по внешнему сигналу 230В AC.

Основные процессы:

• При включении питания через автоматический выключатель на входе подается напряжение на систему управления.
• Контактор КМИ-10910 управляет включением электродвигателя, получая сигнал от кнопок управления или автоматической системы.
• Реле перегрузки РТИ-1310 защищает электродвигатель от перегрева и перегрузки, размыкая цепь при превышении тока 1.6 А.
• Индикация сигнализирует о текущем состоянии работы.

---

Состав комплектующих

1. Корпус – металлический (ЩМП-1-0, 395х310х220 мм, УХЛ2, IP31, IEK)
   • Защищает компоненты от крупной пыли и механических воздействий.
2. Контактор КМИ-10910 (9А, 230В AC3, 1NO, IEK)
   • Управляет питанием электродвигателя.
3. Реле перегрузки РТИ-1310 (1.6А, IEK)
   • Обеспечивает защиту двигателя от перегрева и перегрузки.
4. Автоматический выключатель ВА47-29 (3Р, 3А, 4.5 кА, хар-ка D, IEK)
   • Защищает от коротких замыканий и перегрузок.
5. Индикация режимов работы
   • Светодиодный индикатор, показывающий состояние системы.
6. Переключатель режимов (ручной/авто)
   • Позволяет выбирать способ управления.
7. Кнопки «Пуск» и «Стоп»
   • Используются для ручного управления двигателем.
8. Шина нулевая и заземления
   • Гарантирует безопасное подключение электропитания.
9. Сальники кабельные
   • Обеспечивают надежный ввод кабелей, исключая попадание пыли и влаги.
10. Подвод кабелей – нижний

---

Преимущества

✅ Степень защиты IP54 – защищен от крупных водяных брызг.
✅ Надежная защита двигателя – автоматический выключатель и реле перегрузки предотвращают повреждение оборудования.
✅ Гибкость в управлении – два режима работы (ручной/автоматический).
✅ Компактность – оптимальные габариты корпуса.
✅ Простота монтажа – предусмотрены готовые места для подключения проводов.

---

Области применения

• Промышленные предприятия
• Водоснабжение и насосные станции
• Вентиляционные и климатические системы
• Системы автоматизации в сельском хозяйстве
• Производственные линии

---

Рекомендации по монтажу и эксплуатации

📌 Монтаж

1. Установить ящик в вертикальном положении на ровной поверхности.
2. Обеспечить удобный доступ для обслуживания.
3. Подключение проводов выполнять через нижние кабельные вводы.
4. Подключить заземление перед подачей питания.
5. Проверить корректность подключения перед запуском.

⚠ Важно! Все работы по монтажу должны выполняться квалифицированным электриком в соответствии с ПУЭ и требованиями безопасности.

📌 Эксплуатация

• Регулярно проверять состояние проводки и контактов.
• Контролировать нагрузку двигателя во избежание перегрева.
• Периодически тестировать систему в обоих режимах работы.
• Удалять загрязнения и пыль с вентиляционных отверстий корпуса.

---

Технические характеристики

Параметр	Значение
Номинальное напряжение	400 В
Ток нагрузки	1.6 А
Максимальная мощность двигателя	0.5 кВт
Ток срабатывания защиты	1.6 А
Номинальный ток контактора	9 А
Автоматический выключатель	3Р, 3А, хар. D, 4.5 кА
Управляющее напряжение	230 В AC
Режимы работы	Ручной / Автоматический
Степень защиты	IP31
Габариты	395х310х220 мм
Температурный диапазон	от -25°С до +40°С
Материал корпуса	Металл
Способ монтажа	Настенный

🔹Я5111-2274 – надежное решение для управления электродвигателем с защитой и возможностью автоматизации.

Ваши преимущества при работе с нами

• Заводские корпуса IEK с повышенной антикоррозийной стойкостью.
• Вы не получите сомнительного качества оборудование и комплектующие.
• Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.
• Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
• Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
• При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
• Все решения проверены и соответствуют нормам и допускам.
• Вы получите современные решения надежные и удобные в эксплуатации.

Фото изделия не является фотографией конкретного НКУ!

Разработано согласно проектной и типовой документации.
