Пункт распределительный ПР8406-1135 250А 50кА 400/230В IP66 IEK (медь) (ПР1,2)
425 795 ₸
- Под заказ
- Код: PTRS-84061135
Отправка с 23 февраля 2026
Описание
Распределительный пункт ПР8406-1135 предназначен для:
-
Приёма и распределения электрической энергии в трёхфазных сетях переменного тока напряжением до 400/230 В.
-
Защиты отходящих линий от перегрузок и коротких замыканий.
-
Организации безопасного подключения потребителей на промышленных и коммерческих объектах.
⚙️ Принцип работы
Электроэнергия поступает на ввод ПР через предохранитель-выключатель-разъединитель ПВР-250А, обеспечивающий механическую и электрическую защиту. Далее напряжение распределяется на отходящие линии через автоматические выключатели, установленные на каждый выходной кабель. Эти автоматы обеспечивают индивидуальную защиту каждой линии.
🧩 Состав и компоненты
| Компонент | Описание |
|---|---|
| Корпус | Металлический ЩМП-120.80.40 (1200×800×400 мм), степень защиты IP66, климатическое исполнение УХЛ1, серия TITAN 5 IEK — антивандальный, герметичный, устойчив к внешним воздействиям. |
| Вводной аппарат | Предохранитель-выключатель-разъединитель ПВР-250А, габарит 1, IEK — для коммутации и защиты линии ввода. |
| Отходящие линии | 5 × автоматических выключателей ВА47-100 3Р 10кА C (трехфазные) и 3 × ВА47-100 1Р 10кА C (однофазные) — для индивидуальной защиты отходящих цепей. |
| Шины | Нулевая и заземляющая шины РБД-250А, в комплекте. |
| Токоведущие проводники | Медные, выполнены по ГОСТ, с полной изоляцией. |
| Шина распределительная | Медная, закрытая, изолированная — для надежного распределения тока. |
| Изоляция | Все токоведущие части полностью заизолированы и защищены от прикосновения. |
✅ Преимущества
-
Высокая степень защиты IP66 — пыле- и влагонепроницаемость.
-
Надёжные компоненты IEK — соответствие ГОСТ и требованиям электробезопасности.
-
Возможность использования в условиях повышенной влажности и запыленности.
-
Компактное и эргономичное размещение оборудования.
-
Удобный доступ для подключения и обслуживания.
-
Надежная механическая и электрическая защита всех цепей.
📌 Области применения
-
Промышленные предприятия.
-
Торговые и административные здания.
-
Складские и логистические комплексы.
-
Объекты энергетики и транспорта.
-
Строительные площадки (временные и постоянные решения).
🛠️ Рекомендации по монтажу
-
Установка должна проводиться квалифицированным персоналом.
-
Монтаж производится в вертикальном положении на ровную поверхность.
-
Подключение осуществляется только при снятом напряжении.
-
Заземление корпуса обязательно.
-
Обеспечить свободный доступ для технического обслуживания.
-
При установке на улице рекомендуется использовать защитный козырёк.
📋 Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальный ток | 250 А |
| Номинальное напряжение | 400/230 В AC |
| Номинальная частота | 50 Гц |
| Коммутационная способность вводного аппарата | 50 кА |
| Количество отходящих линий | 8 (5 × 3Р, 3 × 1Р) |
| Исполнение корпуса | IP66, УХЛ1 |
| Материал токоведущих частей | Медь (ГОСТ) |
| Габариты корпуса | 1200×800×400 мм |
| Климатическое исполнение | УХЛ1 |
| Температура эксплуатации | от -40°C до +50°C |
| Защита от пыли и влаги | IP66 (герметичный корпус) |
| Наличие заземляющих шин | Да |
| Тип установки | Напольный / настенный |
Ваши преимущества при работе с нами
- Заводские корпуса IEK с повышенной антикоррозийной стойкостью.
- Вы не получите сомнительного качества оборудование и комплектующие.
- Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.
- Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
- Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
- При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
- Все решения проверены и соответствуют нормам и допускам.
- Вы получите современные решения надежные и удобные в эксплуатации.

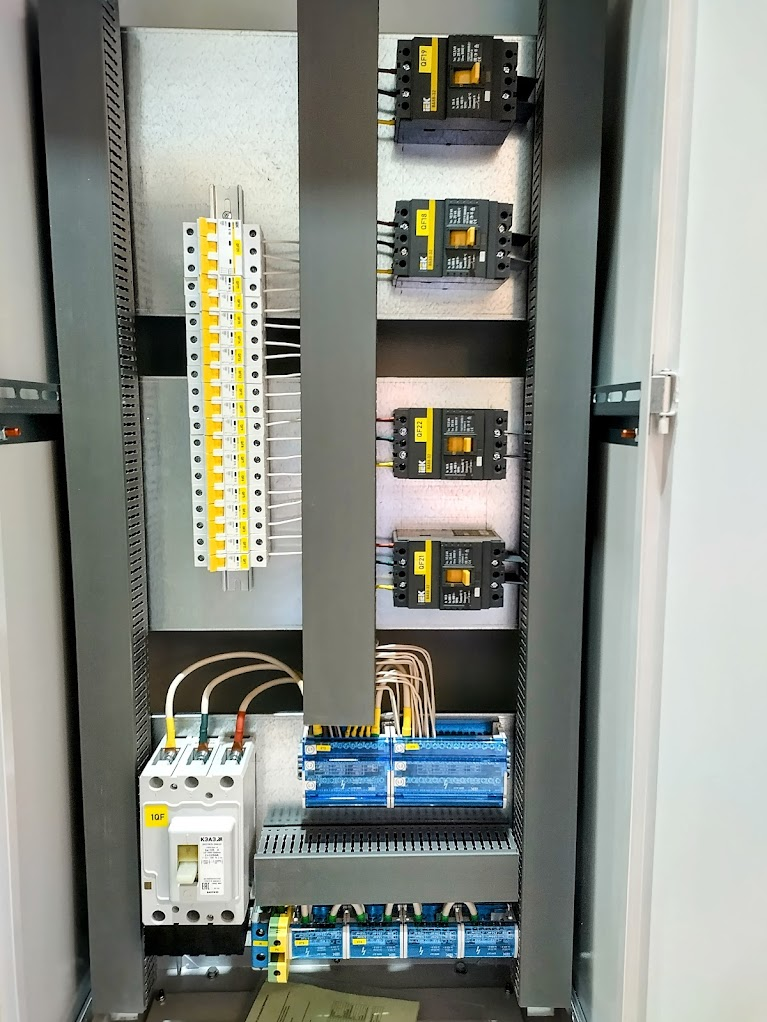

Фото изделия не является фотографией конкретного НКУ!
Разработано согласно проектной и нормативной документации.
| Основные | |
|---|---|
| Производитель | IEK |
| Тип оборудования | Пункт распределительный |
| Количество шкафов | 1 шт |
| Количество фаз | 3 |
| Номинальное напряжение главной цепи | 400 В |
| Номинальный ток | 250 А |
| Частота | 50 Гц |
| Ток электродинамической стойкости | 10 кА |
| Ток термической стойкости | 10 кА |
| Номинальный ток отключения | 50 кА |
| Количество обслуживаемых сторон | 1 |
| Количество вводов | 1 |
| Количество однофазных отходящих линий | 3 |
| Количество трехфазных отходящих линий | 5 |
| Конструкция | Цельная |
| Тип монтажа | Навесной |
| Тип управления | Ручное |
| Режимы работы | Длительный |
| Нейтраль | Да |
| Исполнение нейтрали | Изолированная |
| Степень защиты IP | 66 |
| Применение | В помещении/Уличное |
| Защита | |
| Защита от короткого замыкания | Да |
| Защита от перегрузки | Да |
| Дополнительные характеристики | |
| Ввод кабеля | Через кабельный ввод, Через основание |
| Автоматический выключатель | Да |
| Монтажный комплект | Да |
| Материал | Металл |
| Цвет | Серый |
| Материал уплотнителя | Литой пенополиуретан |
| Открытие двери | Правостороннее |
| Передняя дверь | Цельнометаллическая, С замком |
| Минимальная рабочая температура | -40 град. |
| Максимальная рабочая температура | 40 град. |
