Ящик управления электродвигателем РУСМ5411-3074 10А 3кВт 100кА 400В IP54 (реверc и авт.режим)
79 420 ₸
- Под заказ
- Код: RUSM-54113074
Отправка с 16 февраля 2026
Описание
Ящик управления РУСМ5411-3074 предназначен для пуска, останова и реверса трехфазных асинхронных электродвигателей мощностью до 3 кВт в ручном или автоматическом режиме, с защитой от перегрузки, короткого замыкания и возможностью дистанционного управления.
⚙️ Принцип работы
- Работа схемы строится на двух контакторах, реализующих реверсивное управление двигателем (изменение направления вращения), а также на пускателе с тепловым реле, обеспечивающем защиту от перегрузок.
- Управляющий сигнал подаётся с напряжением 230 В AC.
- Пользователь может выбрать ручной или автоматический режим работы с помощью переключателя.
- Визуальная индикация состояния представлена лампами «работа вперед» и «реверс».
🔧 Состав (комплектующие)
| Элемент | Описание |
|---|---|
| Корпус | Корпус металлический ЩМП-1-0 (395х310х220мм) У2 IP54 IEK |
| Пускатель ручной | Пускатель NS2-25 6-10A |
| Контакторы | Контактор КМИ-11210 12А 230В/АС3 1НО IEK |
| Тепловое реле | 6-10А |
| Шины | Нулевая и заземления в комплекте |
| Сальники кабельные | Для герметичного ввода кабеля, подвод – нижний |
| Проводники | Медные, ПВ3 по ГОСТ, все токоведущие части изолированы |
| Переключатель режимов | Ручной / Автоматический |
| Индикация | Лампы сигнальные: «работа вперед», «реверс» |
✅ Преимущества
-
Степень защиты IP54 — допускается установка в пыльных помещениях
-
Надежная защита от КЗ (до 100 кА имульсного тока)
-
Быстрый переход между ручным и автоматическим режимом
-
Возможность реверсного управления
-
Удобная визуальная индикация режимов
-
Компактный и прочный металлический корпус
-
Простота монтажа и обслуживания
📌 Области применения
-
Промышленные предприятия
-
Насосные и вентиляторные установки
-
Конвейерные линии
-
Системы автоматики и управления технологическими процессами
🔩 Рекомендации по монтажу и эксплуатации
-
Установка на вертикальную плоскость на высоте 0,8–1,5 м от пола
-
Подключение силовых и управляющих кабелей через нижние вводы
-
Проверить заземление перед включением
-
Перед эксплуатацией убедиться в настройке теплового реле под ток двигателя
-
В автоматическом режиме подавать управляющий сигнал 230В AC с релейного или ПЛК-выхода
-
Проводить периодический осмотр на наличие загрязнений и повреждений
📊 Технические характеристики (таблица)
| Параметр | Значение |
|---|---|
| Модель | РУСМ5411-3074 |
| Номинальный ток | 10 А |
| Мощность двигателя | До 3 кВт |
| Номинальное напряжение | 400 В AC |
| Напряжение управления | 230 В AC |
| Защита от КЗ | до 100 кА |
| Степень защиты | IP54 |
| Режимы работы | Ручной / Автоматический |
| Индикация | Работа вперёд, Реверс |
| Кол-во контакторов | 2 шт |
| Тип реле перегрузки | 6.3–10A |
| Материал проводников | Медные, ПВ3 ГОСТ |
| Габариты корпуса | 395х310х220мм |
| Условия эксплуатации | УХЛ1, температура от -25 до +40 °C |
| Подвод кабеля | Нижний |
| Установка | Настенная или на стойке |
| Масса | Около 8–12 кг (зависит от комплектации) |
Ваши преимущества при работе с нами
- Заводские корпуса IEK
- Высококачественное наружное покрытие и повышенная антикоррозийная стойкость
- Оцинкованные монтажные комплектующие
- Комплектующие только официальных производителей
- Гарантия 1 год на НКУ
- Кабель и шины ГОСТ
- Высокая технологичность
- Сертификаты соответствия на комплектущие
- Наличие аккредитации от производителей
- Возможность внесения изменений в любое решение

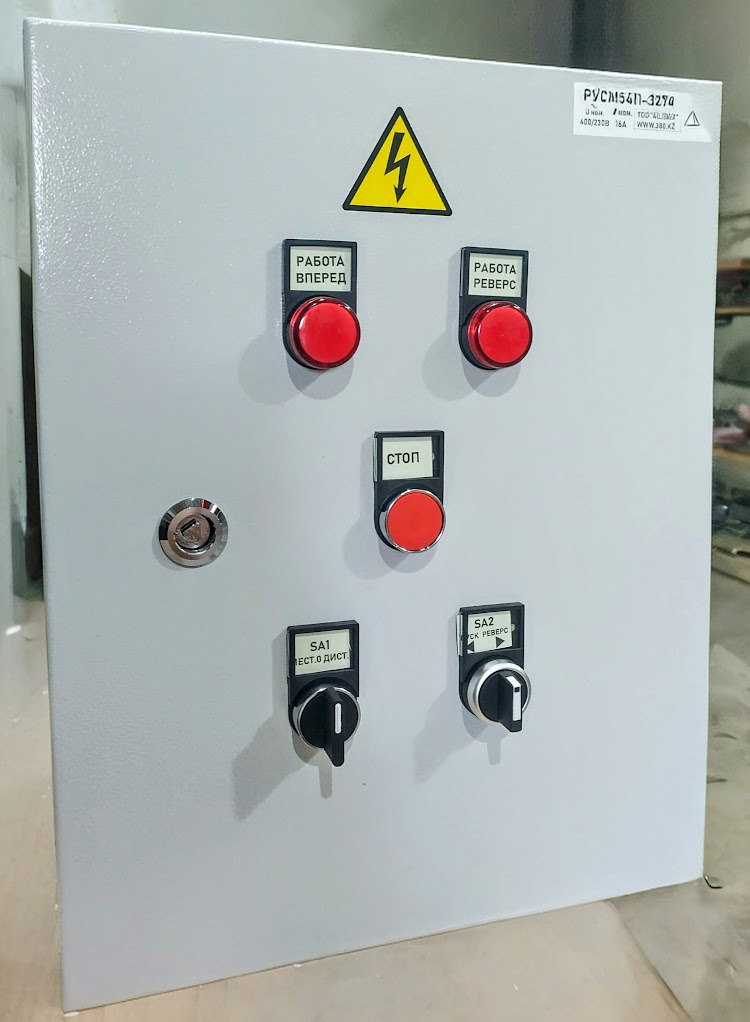

Фото изделия не является фотографией конкретного НКУ.
Разработано согласно проектной и нормативной документации.
Схема подключения типовая
| Основные | |
|---|---|
| Количество фаз | 3 |
| Номинальное напряжение главной цепи | 400 В |
| Номинальный ток | 10 А |
| Частота | 50 Гц |
| Ток электродинамической стойкости | 5 кА |
| Ток термической стойкости | 5 кА |
| Номинальный ток отключения | 100 кА |
| Количество обслуживаемых сторон | 1 |
| Количество вводов | 1 |
| Количество трехфазных отходящих линий | 1 |
| Конструкция | Цельная |
| Тип монтажа | Навесной |
| Тип управления | Автоматическое/Ручное |
| Режимы работы | Кратковременный, Повторно-кратковременный, Длительный |
| Нейтраль | Да |
| Исполнение нейтрали | Изолированная |
| Степень защиты IP | 54 |
| Применение | В помещении/Уличное |
| Номинальное напряжение вспомогательной цепи | 230 В |
| Производитель | IEK |
| Тип оборудования | Ящик управления электродвигателем |
| Тип щита | РУСМ5411 |
| Защита | |
| Защита от короткого замыкания | Да |
| Защита от перегрузки | Да |
| Индикация режима работы | Да |
| Дополнительные характеристики | |
| Ввод кабеля | Через кабельный ввод, Через основание |
| Автоматический выключатель | Да |
| Монтажный комплект | Да |
| Материал | Металл |
| Цвет | Серый |
| Материал уплотнителя | Литой пенополиуретан |
| Открытие двери | Правостороннее |
| Передняя дверь | Цельнометаллическая, С замком |
| Минимальная рабочая температура | -25 град. |
| Максимальная рабочая температура | 50 град. |
