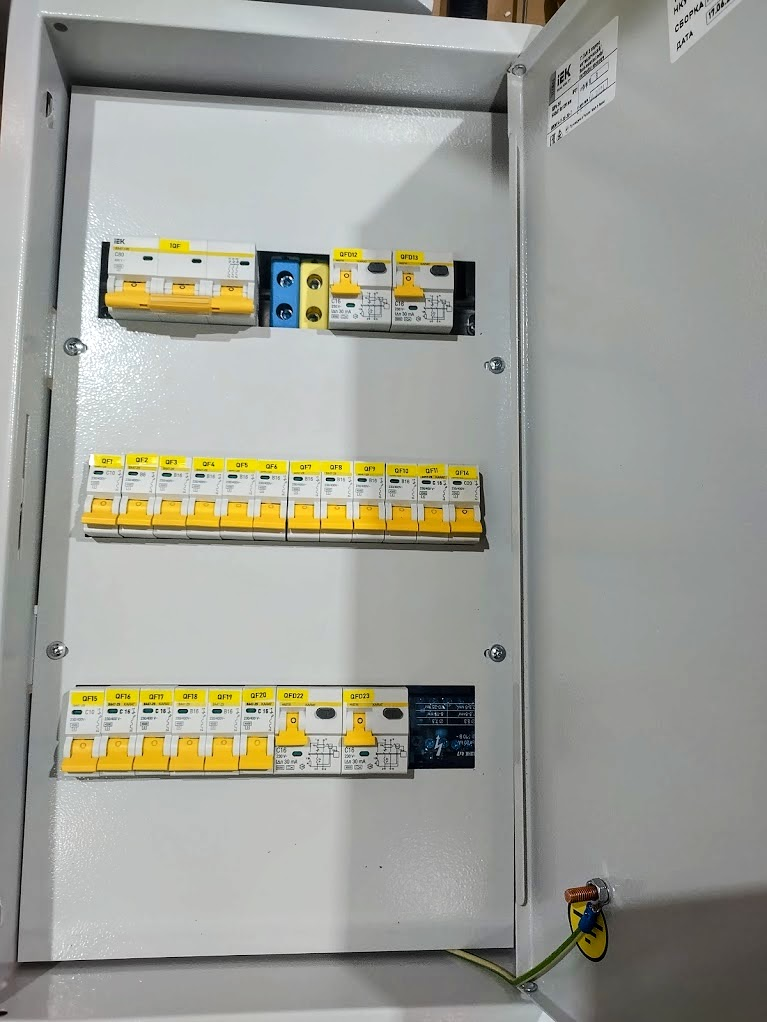

Пункт распределительный ЩР1536-201400-НКД 16А 4.5кА 400/230В (дист.упр.) IP54 IEK (ЩО-0.2)

Пункт распределительный ЩР1518-2060-НКД 16А 4.5кА 400/230В IP54 IEK (ЩО-0.1)

---

🔌 Назначение

Пункт распределительный ЩР1518-2060-НКД предназначен для приема и распределения электроэнергии в сетях напряжением до 400/230В, а также для защиты отходящих линий от токов короткого замыкания и перегрузок.

Особенностью данной модели является наличие модульного контактора на вводе, обеспечивающего дистанционное управление электропитанием, что удобно для автоматизации систем освещения и управления нагрузкой.

---

⚙️ Принцип работы

Электроэнергия поступает на вводной модуль (контактор), которым можно управлять дистанционно — например, с помощью реле времени, датчика движения, фотореле и других устройств автоматики.

Далее питание подается через защитные автоматы и дифференциальные устройства на потребителей.

Каждый элемент схемы защищает определённый участок сети.

---

✅ Преимущества

• Дистанционное управление нагрузкой — удобство эксплуатации и автоматизация.

• Защита по утечкам тока и коротким замыканиям — с помощью дифференциальных автоматов.

• Ударопрочный металлический корпус IP54 — защита от пыли и влаги.

• Комплектация из качественных компонентов IEK и CHINT — надежная работа в любых условиях.

• Заводская сборка НКУ — сертификация, документация и готовность к подключению.

• Гарантия 12 месяцев со дня ввода в эксплуатацию.

---

🌍 Область применения

• Системы автоматического управления освещением и нагрузкой в административных, жилых и промышленных зданиях;

• Объекты ЖКХ, ТРЦ, склады, котельные;

• Места, где требуется дистанционное управление или автоматизация питания.

---

🔧 Рекомендации по монтажу и эксплуатации

• Установка внутри помещений или на улице под навесом (при соблюдении требований IP54).

• Крепление на стену с помощью монтажных отверстий корпуса.

• Подключение силовых и управляющих проводов только квалифицированным персоналом.

• Перед пуском обязательно проверить заземление, целостность изоляции и корректность подключения схемы.

• Периодическая проверка контактов, состояния проводников и работоспособности автоматических устройств (не реже 1 раза в год).

---

📦 Комплектация

Наименование	Кол-во
Корпус металлический ЩРн-18 (240×440×120мм) IP54 IEK	1
Выключатель нагрузки (мини-рубильник) ВН-32 3Р 20А IEK	1
АВДТ32 C6 IEK (дифф. автомат 6А, 1P+N)	2
Автоматический выключатель ВА47-29 1Р 6А 4.5кА В KARAT IEK	4
Шина соединительная PIN 3Р 63А (22см, 12P) IEK	1
Контактор модульный NCH8-20/40 20A 4NO AC230В CHINT	1
Провод ПуГВ 1×1.5мм² 450В ГОСТ	3 м
Колодка клеммная CTS 2.5мм² 24А 1000В IEK	1
Маркеры для клемм КПИ-1.5мм² (№1–10) IEK	1 комп.
Заглушка для колодки CTS 2.5/4мм² IEK	1
Шина N на DIN-изоляторе ШНИ-6×9-8-Д-С IEK	1
Шина PEN (земля-ноль) 6×9мм, 8/1, 100А IEK	1
Сальник PG21 (Ø15–18мм) IP54 IEK	3

---

📊 Технические характеристики

Параметр	Значение
Номинальный ток	16 А
Номинальное напряжение	400/230 В
Количество фаз	3
Степень защиты	IP54
Номинальная отключающая способность	4.5 кА
Кол-во автоматов	6 (2 дифференциальных + 4 обычных)
Кол-во модулей в корпусе	18
Материал корпуса	Металл, антикоррозийная защита
Габариты (Ш×В×Г)	240×440×120 мм
Установка	Настенный монтаж
Условия эксплуатации	-25°C...+40°C, влажность до 80%
Гарантия	12 месяцев со дня ввода в эксплуатацию

---

🤝 Ваши преимущества при работе с нами

• ✅ Только оригинальные корпуса IEK с антикоррозийной обработкой — без подделок.

• ✅ Гарантия качества сборки — мы аккредитованы как сборщик НКУ.

• ✅ Поддержка на всех этапах — от подбора до пуска.

• ✅ Вся документация в комплекте — подключай и запускай.

• ✅ Используем проводники и шины по ГОСТ — безопасность и соответствие нормативам.

📷 Фото носит ознакомительный характер и может отличаться от фактической сборки в зависимости от технического задания.

---

Готовый к подключению и надежный пункт распределительный ЩР1518-2060-НКД — идеальное решение для объектов с автоматическим управлением нагрузкой в Казахстане.
