Щит управления КНС ЩУКН8521-1704-NJR 100А 2х18.5кВт 10кА 400В IP54 CHINT (плавный пуск)
574 900 ₸
- Под заказ
- Код: SHUKN-85211704-NJR
Отправка с 24 февраля 2026
🔧 Щит управления КНС ЩУКН8521-1704-NJR 100А 2×18.5кВт 10кА 400В IP54 CHINT (плавный пуск)
🎯 Назначение
Щит управления КНС (канализационной насосной станцией) ЩУКН8521-1704-NJR предназначен для автоматического и ручного управления насосами, откачивающими или наполняющими ёмкости.
Он обеспечивает управление, защиту и диспетчеризацию насосов в системах водоотведения и водоснабжения.
⚙️ Принцип работы
Шкаф реализует каскадное управление двумя насосами по сигналам от уровня жидкости.
Встроенное программируемое реле (при наличии) и устройство плавного пуска обеспечивают мягкий старт, защиту от аварий и равномерный износ оборудования.
✅ Преимущества
-
🧠 Интеллектуальное управление: чередование, выравнивание наработки, защита от сухого хода
-
🌀 Плавный пуск: бережное отношение к насосам и сети
-
🌐 Диспетчеризация по MODBUS или сухим контактам
-
🛠️ Простота в обслуживании: понятная индикация и удобная панель управления
-
🔄 Выбор режима: дренаж или наполнение
-
🧰 Возможность расширения: опциональные модули и датчики
🏗 Где применяется
-
Канализационные и дренажные насосные станции
-
Ливневые и фекальные КНС
-
Автономные очистные сооружения
-
Промышленные и муниципальные объекты водоотведения
🛠️ Рекомендации по монтажу и эксплуатации
-
Устанавливать в закрытых помещениях или в герметичных шкафах под навесом
-
Подключение выполнять только квалифицированными специалистами
-
Регулярно проверять состояние клемм, устройств защиты и автоматики
-
При необходимости обновлять прошивку ПЛР (если установлена)
-
Производить техническое обслуживание в соответствии с регламентом
📦 Комплектация
-
Металлический корпус ЩМП-4-0 (800×650×250мм), IP54, IEK
-
2× устройства плавного пуска NJR2-18.5D (36А, 18.5кВт), CHINT
-
Выключатель нагрузки ВН-32 3Р 100А, IEK
-
2× автоматических выключателя ВА47-100 3Р 50А, 10кА, хар. D, IEK
-
2× сигнальные лампы AD22DS LED, 230В AC/DC, красные
-
2× переключателя LA167-BDF33 (3 положения: I-0-II)
-
Кнопка «Стоп» типа «грибок», AEА-22, IEK
-
2× кнопки «Пуск-Стоп» с LED, LAY5-BW8465, IEK
-
2× реле OGR-1-2C + 2 розетки ORS-G-1-2, ONI
-
Программируемое реле ONI PLR-S (опция)
-
Графическая панель ONI ETG (опция)
-
Провод, клеммы, DIN-рейка, кабель-канал, маркеры
📊 Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | ЩУКН8521-1704-NJR |
| Номинальный ток | 100 А |
| Кол-во насосов | 2 |
| Мощность насосов | 2×18.5 кВт |
| Тип пуска | Плавный пуск (NJR2-18.5D) |
| Напряжение | 400 В |
| Номинальный ток УПП | 36 А |
| Автомат защиты | ВА47-100, 50 А, D, 10кА |
| Тип корпуса | ЩМП-4-0, 800×650×250мм, IP54, металл |
| Защита от короткого замыкания | Есть |
| Защита от перегрева/сухого хода | Есть |
| Чередование насосов | Да |
| Контроль наработки | Да |
| Система диспетчеризации | Сухие контакты / MODBUS |
| Возможность интеграции | Да (опционально ПЛР, HMI и т.п.) |
| Гарантия | 12 месяцев с момента ввода в эксплуатацию |
| Производитель | Сборка на базе компонентов CHINT и IEK |
🏅 Почему выбирают нас
-
✅ Сборка по ГОСТ с токоведущими шинами
-
✅ Официальная аккредитация и сертификаты на сборку НКУ
-
✅ Гарантийный талон и документация прилагаются
-
✅ Поддержка доработки под проект
-
✅ Решения от производителя, а не “гаражная сборка”

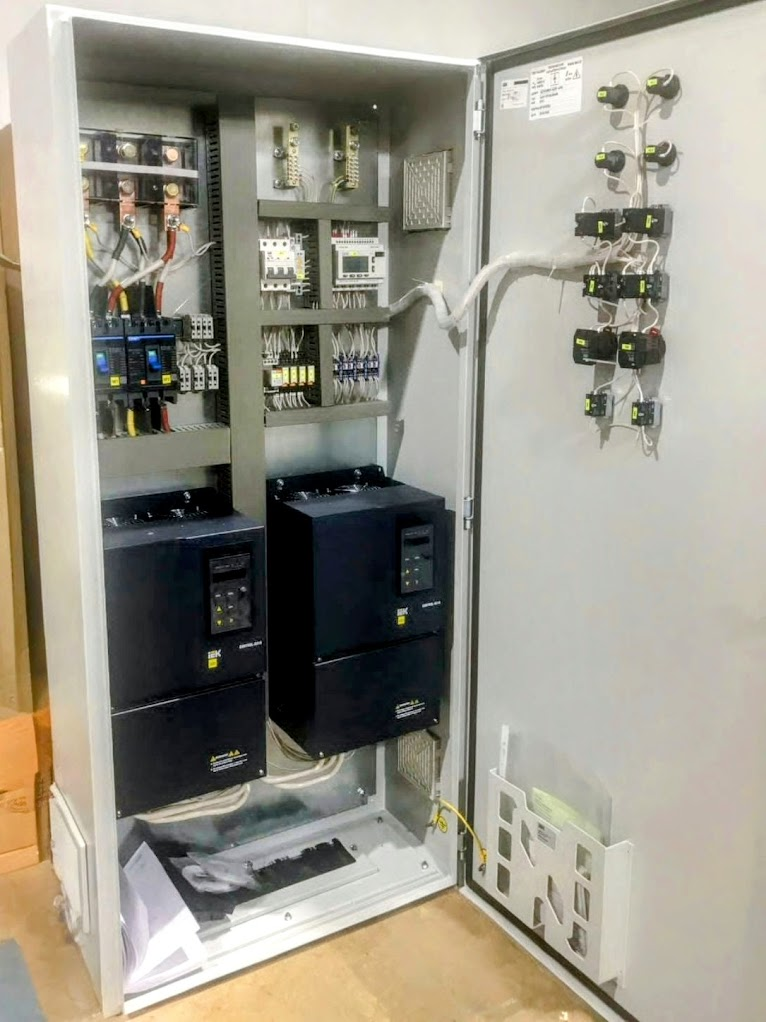

📸 Важно!
Изображения являются примером исполнения и могут не соответствовать конкретной комплектации.
Проект разрабатывается индивидуально под задачу.
Схема работы
| Основные | |
|---|---|
| Количество шкафов | 1 шт |
| Количество фаз | 3 |
| Номинальное напряжение главной цепи | 400 В |
| Номинальный ток | 100 А |
| Ток электродинамической стойкости | 10 кА |
| Ток термической стойкости | 8 кА |
| Номинальный ток отключения | 10 кА |
| Количество обслуживаемых сторон | 1 |
| Количество вводов | 1 |
| Количество трехфазных отходящих линий | 2 |
| Конструкция | Цельносварная |
| Тип монтажа | Навесной |
| Тип управления | Автоматическое/Ручное |
| Режимы работы | Длительный |
| Нейтраль | Да |
| Исполнение нейтрали | Изолированная |
| Степень защиты IP | 54 |
| Применение | В помещении/Уличное |
| Номинальное напряжение вспомогательной цепи | 230 В |
| Производитель | Chint |
| Тип оборудования | Щит управления КНС |
| Защита | |
| Защита от короткого замыкания | Да |
| Защита от перегрузки | Да |
| Индикация режима работы | Да |
| Индикация перегрузки | Да |
| Дополнительные характеристики | |
| Ввод кабеля | Через кабельный ввод, Через основание |
| Рубильник | Да |
| Тип рубильника | Разрывной |
| Автоматический выключатель | Да |
| Монтажный комплект | Да |
| Материал | Металл |
| Цвет | Серый |
| Материал уплотнителя | Литой пенополиуретан |
| Открытие двери | Правостороннее |
| Передняя дверь | Цельнометаллическая, С замком |
| Минимальная рабочая температура | -15 град. |
| Максимальная рабочая температура | 40 град. |
| Тип выключателя | ВА47-100 |
