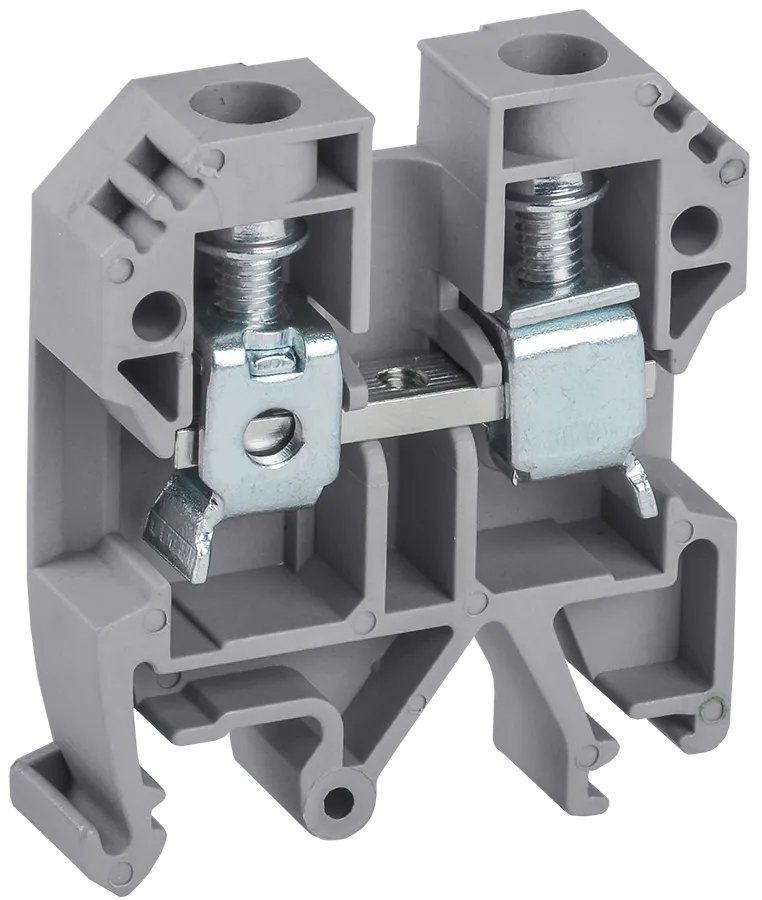

Клемма винтовая КВИ-6мм2 50А 800V AC/DC серая IEK
144 ₸
- В наличии
- Код: YZN30-006-K03
🔌 Клемма винтовая КВИ-6мм² 50А 800V AC/DC серая IEK
📌 Назначение
Клемма винтовая КВИ-6мм² IEK предназначена для надежного и безопасного соединения проводников в электротехнических шкафах и распределительных устройствах.
Используется для крепления фазных, нулевых и защитных проводников, обеспечивая удобную и компактную систему распределения.
Монтаж клеммы осуществляется на стандартную DIN-рейку, что упрощает установку и обслуживание.
⚙️ Принцип работы
Соединение проводников выполняется с помощью винтового зажима, который надежно фиксирует кабельное жило.
Клемма позволяет подключать провода как с кабельными наконечниками, так и без предварительной обработки.
Благодаря прочной изоляции корпус обеспечивает защиту от коротких замыканий и случайного контакта.
✅ Преимущества
-
🛡 Изоляционный корпус из ударопрочного полиамида PA6.6, пожаробезопасный (UL94 V0).
-
🌡 Устойчивость к агрессивным средам и высоким температурам.
-
🔧 Совместимость с проводниками в наконечниках и без подготовки.
-
🧩 Широкий выбор аксессуаров: заглушки, перемычки, маркировочные пластины.
-
🔥 Пройденные испытания:
-
превышение температуры – не более 45 °С;
-
выдерживаемый ток 120 А/мм² (1 секунда);
-
падение напряжения – не более 3,2 мВ.
-
🏭 Где применяется
-
Электрощиты и распределительные устройства.
-
Промышленные и коммерческие объекты.
-
Автоматизированные системы управления.
-
Электротехнические шкафы и ВРУ.
🔧 Рекомендации по монтажу и эксплуатации
-
Устанавливать на DIN-рейку стандартного профиля.
-
Использовать провода соответствующего сечения (до 6 мм²).
-
Избегать избыточного усилия при затяжке винтов.
-
Применять заводские аксессуары IEK для удобства маркировки и расширения.
-
Регулярно проверять надежность крепления проводников при эксплуатации.
📊 Технические характеристики
| Количество полюсов | 1 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Сечение многожильного гибкого провода, мм² | 2,5...6 |
| Цвет | Серый |
| Номин раб напряжение, В | 800 |
| Тип электрич соединения 2 | Винтовое соединение |
| Тип изделия/компонента | Клемма КВИ |
| Сечение одножильного жёсткого провода, мм² | 2,5...10 |
| Минимальное сечение, мм | 2.5 |
| Ремонтопригодность | Нет |
| Степень загрязнения | 3 |
| Материал изоляции корпуса | Полиамид |
| Относительная влажность воздуха | ≥ 90 |
| Кол-во в комплекте, шт | 50 |
| Номин ток In, А | 50 |
| Номин раб напряжение постоянного тока Ue, В | ≤ 800 |
| Возможно использовать с функцией PEN | Нет |
| Номин раб напряжение переменного тока Ue, В | ≤ 800 |
| Материал токоведущей части | Латунь |
| Степень защиты - IP без заглушки | IP00 |
| Номин напряжение изоляции, В | 1000 |
| Класс негорючести изоляц материала UL94 | V0 |
| Длина, мм | 45,7 |
| Количество зажимных клемм на 1 полюс | 2 |
| Ширина или размер ячейки, мм | 8.2 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Рабочая температура, °C | -60...110 |
| Материал корпуса | Полиамид |
| Степень защиты - IP с уст заглушкой | IP20 |
| Номинальная способность к присоединению, мм² | 2,5...6 |
| Номин напряжение изоляции Ui, В | 6000 |
| Тип электрич соединения 1 | Винтовое соединение |
| Высота, мм | 41,6 |
| Номин частота, Гц | 50 |
| Ширина, мм | 8,2 |
| Климатическое исполнение | УХЛ3 |
| Макс поперечное сечение проводника, мм² | 6 |
| Требуется торцевая изолирующая пластина | Да |
| Материал зажима | Сталь |
| Распространяет горение | Нет |
| Место соединения | Сбоку (поперечное) |
| Степень защиты - IP | IP00 |
⚡ Клемма винтовая КВИ-6мм² IEK — надежное и практичное решение для сборки распределительных устройств и электрощитов на объектах любой сложности.
| Основные | |
|---|---|
| Производитель | IEK |
| Страна производитель | Россия |
| Тип элемента крепежа кабеля | Клемма для кабеля |
| Наличие изоляции | Да |
| Ширина | 8.2 мм |
| Материал изделия | Полиамид |
| Цвет элемента крепежа | Серый |
| Тип разъема | Мама |
| Материал изоляции | Полиамид |
| Цвет изоляции | Серый |
| Способ монтажа | На DIN рейку |
| Количество отверстий для крепления | 2 |
| Одноразовое соединение | Нет |
| Сечение подключаемых проводов | 6 кв.мм |
| Количество в упаковке | 50 шт |
| Дополнительные характеристики | |
| Максимальная рабочая температура | 110 град. |
| Максимальный ток | 50 А |
| Максимальное напряжение | 800 В |
- Цена: 144 ₸
