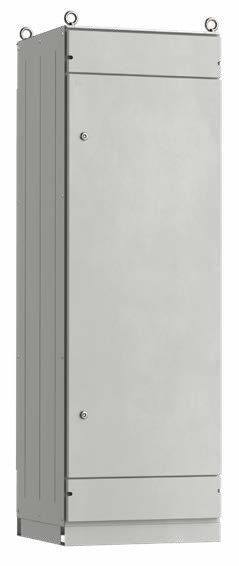

Панель распределительная ГРЩ70-3-1806 800А 35кА 400В IP31
956 736 ₸
- Под заказ
- Код: GRSH-7031806
Отправка с 25 февраля 2026
Описание
Панель распределительная ГРЩ70-5-1806 предназначена для приема и распределения электрической энергии в системах с номинальным напряжением 400В и номинальным током до 800А.
Она обеспечивает защиту электрических цепей от перегрузок и коротких замыканий, а также позволяет управлять подключенными потребителями.
Панель распределительная принимает электрическую энергию от внешнего источника и распределяет ее между отходящими линиями через автоматические выключатели.
В случае перегрузки или короткого замыкания в одной из линий соответствующий автоматический выключатель отключает эту линию, предотвращая повреждение оборудования и обеспечивая безопасность эксплуатации.
Состав комплектующих
- Корпус: металлический шкаф ГРЩ SMART 1800х800х600мм IEK с степенью защиты IP31, обеспечивающий защиту от пыли и вертикально падающих капель воды.
- Отходящие силовые автоматические выключатели 400В:
- ВА88-40 3Р 400А 35кА - 2шт;
- ВА88-35 3Р 250А 35кА - 2шт;
- ВА88-35 3Р 63А 35кА - 1шт;
- ВА88-32 3Р 32А 25кА 690В MASTER - 1шт;
- Шины алюминиевые токоведущие.
- Шины нулевая и заземления в комплекте.
Преимущества
- Высокая надежность и безопасность эксплуатации.
- Толщина металла каркаса 2мм.
- Удобство обслуживания и эксплуатации благодаря модульной конструкции.
- Возможность расширения и модернизации при изменении требований к системе электроснабжения.
- Эстетичный внешний вид.
Области применения
Панель ГРЩ70-5-1806 применяется в различных объектах, включая:
- Промышленные предприятия.
- Коммерческие здания и офисные центры.
- Жилые комплексы.
- Объекты инфраструктуры (больницы, школы, транспортные узлы и т.д.).
Рекомендации по монтажу и эксплуатации
- Монтаж панели должен осуществляться квалифицированным персоналом в соответствии с действующими нормами и правилами.
- Перед вводом в эксплуатацию необходимо провести проверку правильности подключения и работоспособности всех компонентов.
- Регулярно проводить техническое обслуживание, включая осмотр, очистку и проверку надежности соединений.
- Обеспечить достаточную вентиляцию и исключить воздействие агрессивных сред на панель.
Ваши преимущества при работе с нами
- Сертифицированные заводские корпуса и аксессуары к ним с повышенной антикоррозийной стойкостью.
- Наша компания является официальным дистрибьютором комплектующих, имеет аккредитацию и сертификаты от производителей.
- Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
- Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
- При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
- Применяются современные решения и аппаратура надежная и удобная в эксплуатации.
Фото изделия не является фотографией конкретного НКУ.
Разработано согласно проектной и типовой документации.
Схема в электронном виде предоставляется по запросу.
| Основные | |
|---|---|
| Производитель | IEK |
| Тип щита | Распределительный |
| Количество шкафов | 1 шт |
| Количество фаз | 3 |
| Номинальное напряжение главной цепи | 400 В |
| Номинальный ток | 800 А |
| Частота | 50 Гц |
| Ток электродинамической стойкости | 10 кА |
| Ток термической стойкости | 10 кА |
| Номинальный ток отключения | 35 кА |
| Количество обслуживаемых сторон | 1 |
| Количество вводов | 1 |
| Количество трехфазных отходящих линий | 6 |
| Конструкция | Цельная |
| Тип монтажа | Напольный |
| Тип управления | Ручное |
| Режимы работы | Длительный |
| Нейтраль | Да |
| Исполнение нейтрали | Изолированная |
| Степень защиты IP | 31 |
| Применение | В помещении |
| Тип оборудования | Главный распределительный щит |
| Габаритные размеры | |
| Высота | 1800 мм |
| Ширина | 800 мм |
| Глубина | 600 мм |
| Защита | |
| Защита от короткого замыкания | Да |
| Защита от перегрузки | Да |
| Дополнительные характеристики | |
| Ввод кабеля | Через основание |
| Автоматический выключатель | Да |
| Материал | Металл |
| Цвет | Серый |
| Открытие двери | Левостороннее/Правостороннее (перевешиваемые петли) |
| Передняя дверь | Цельнометаллическая, С замком |
| Боковые стенки | Съемные |
| Минимальная рабочая температура | -40 град. |
| Максимальная рабочая температура | 40 град. |
| Тип выключателя | ВА88-40/35М/32М |
- Цена: 956 736 ₸
